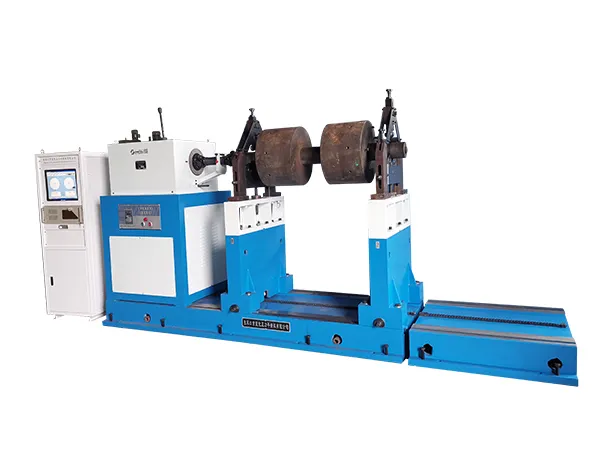

ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-6000A

YYW-6000A

ماكينة موازنة ديناميكية بنظام محامل ثابتة (نظام عمود كردان لنقل الحركة)

ماكينات موازنة بنظام محامل ثابتة (Universal Joint Drive)

ماكينة توازن ديناميكية بمحامل ثابتة ونظام قيادة بمحور كاردان، لقطع العمل بقطر يصل حتى 3000 مم ووزن يتراوح بين 200 و6000 كجم

  • ماكينة موازنة ديناميكية قوية بمحامل ثابتة للأجزاء الكبيرة
  • تستوعب قطع العمل حتى وزن 6000 كجم وقطر 3000 مم
  • الطول القياسي لقطع العمل: 2500 مم، قابل للتمديد إلى 3000 مم أو 3500 مم
  • إعدادات مخصصة متاحة لتلبية متطلبات محددة لكل عملية
مجالات التطبيق

تُستخدم على نطاق واسع لموازنة قطع العمل مثل دوارات المحركات، مكونات محركات الاحتراق الداخلي، دوارات مراوح النفخ، ودوارات المضخات.

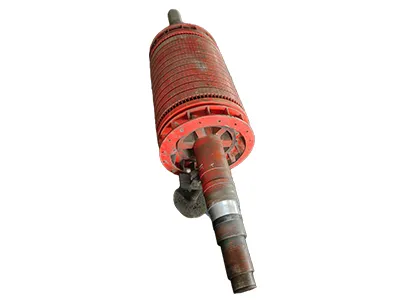

  • موازنة دوارات المحركاتموازنة دوارات المحركات

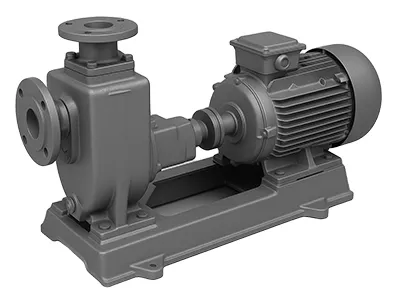

  • موازنة دوارات المضخاتموازنة دوارات المضخات
طلب عرض سعر
المواصفات
وزن قطعة العمل 200-6000kg
أكبر طول لقطعة العمل 4000mm
أكبر قطر لقطعة العمل Ø3000mm
القطر المحوري لقطعة العمل عند منطقة التثبيت بالمحامل عربة دعم أسطوانية قياسية للمحامل Ø40-Ø210mm
عربة دعم أسطوانية اختيارية للمحامل Ø150-Ø300mm
سرعة الموازنة (تحكم بالسرعة من 5 درجات) 0 إلى 220 دورة/ دقيقة
0 إلى 440 دورة/ دقيقة
0 إلى 760 دورة/ دقيقة
0 إلى 1250 دورة/ دقيقة
0 إلى 1570 دورة/ دقيقة
مقدار الاختلال المتبقي الممكن تحقيقه (eMar) ≥90%
نسبة القدرة على تقليل الاختلال (URR) 1g.mm/kg
قدرة المحرك (مع صندوق التروس) 30kW
الميزات
  • الماكينات مزودة بنظام قياس التوازن الديناميكي ZL-220 (شاشة رقمية)، والذي يعرض قيمة الاختلال والطور، ويحتوي على ذاكرة تلقائية لتسهيل التشغيل.
  • يتوفر أيضاً نظام ZL-210 لقياس التوازن الديناميكي (شاشة لمس)، مما يجعل عملية التشغيل أكثر سهولة ومرونة.
  • إعدادات قابلة للتخصيص، لضمان تحسين الإعدادات بما يتوافق مع متطلبات المستخدم المختلفة.
نماذج من قطع العمل التي يتم موازنتها ديناميكياً بواسطة ماكيناتنا

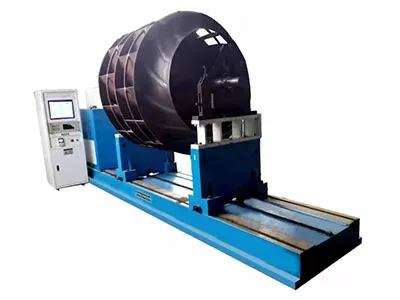

  • دوّار المروحة ذو الشفط المزدوجدوّار المروحة ذو الشفط المزدوج
ماكينات موازنة ديناميكية ذات صلة
عرض المزيد من المنتجات
اتصل بنا
استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

للحصول على قراءات دقيقة ونتائج موثوقة، يُوصى بتركيب ماكينات الاتزان على أرضية صناعية صلبة وثابتة، وذلك للحد من تأثير الاهتزازات الخارجية. وتزداد أهمية هذا الشرط بشكل خاص في ماكينات الاتزان ذات المحامل الصلبة، حيث يعتمد قياس عدم الاتزان فيها على قياس القوى بدقة عالية.

قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
