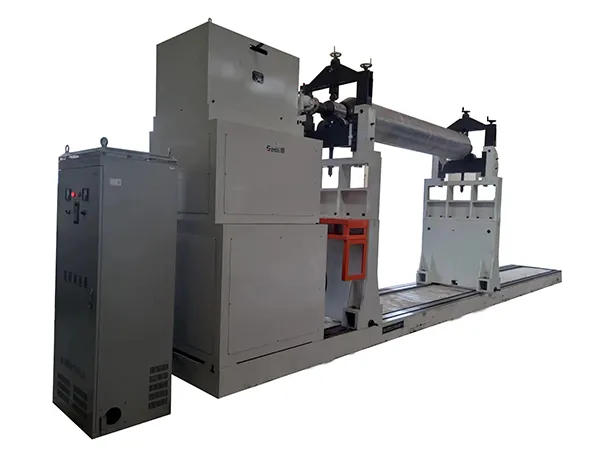

ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-30000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-30000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-30000

    • YYW-30000

    ماكينة موازنة ديناميكية بنظام محامل ثابتة (نظام عمود كردان لنقل الحركة)

    ماكينات موازنة بنظام محامل ثابتة (Universal Joint Drive)

    ماكينة موازنة بمحامل صلبة (بنظام قيادة العمود الكارداني) مصممة لموازنة الأجزاء الثقيلة بدقة عالية، وقادرة على التعامل مع أجزاء بقطر يصل إلى 4000 مم ووزن يتراوح بين 2000 و30000 كجم

    • قادرة على موازنة أجزاء يصل وزنها إلى 30000 كجم
    • تدعم أقطار تصل إلى 4000 مم وطول يصل إلى 8000 مم
    • مصممة خصيصًا للتعامل مع المكوّنات الصناعية فائقة الحجم
    • تشغيل مستقر مع قياس دقيق وموثوق
    مجالات التطبيق

    مناسبة للموازنة الديناميكية لمجموعة واسعة من المكوّنات الكبيرة، بما في ذلك مراوح الدفع، التصاميم مزدوجة الشفط، بالإضافة إلى دوارات المحركات، دوارات الفواصل، دوارات المولدات الكبيرة، التوربينات، معدات التعدين، الأسطوانات الصناعية، المراوح، وآلات الطباعة، مع ضمان دقة عالية وأداء موثوق في مختلف التطبيقات الصناعية الثقيلة.

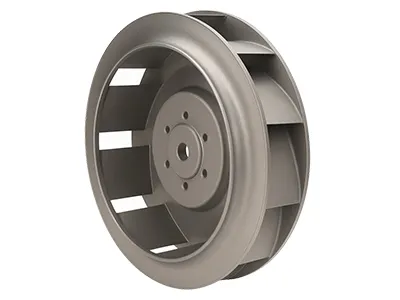

    • موازنة مراوح (دفاعات) المرواحموازنة مراوح (دفاعات) المرواح
    • موازنة دوارات المحركاتموازنة دوارات المحركات

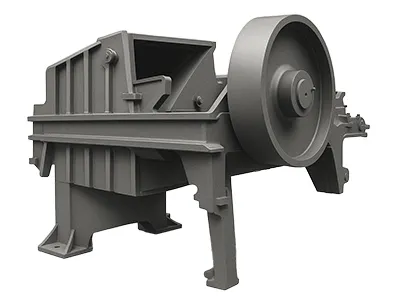

    • موازنة مكونات معدات التعدين الثقيلةموازنة مكونات معدات التعدين الثقيلة
    • موازنة الأسطوانات/ البكراتموازنة الأسطوانات/ البكرات
    طلب عرض سعر
    المواصفات
    أقصى وزن لقطعة العمل 2000-30000kg
    أكبر قطر لقطعة العمل 4000mm
    قطر عنق الدوران للجزء المراد موازنته Ø80-400mm
    الحد الأدنى للمسافة بين المحملين 400mm
    أقصى مسافة من طرف الاقتران إلى دعامة المحمل اليمنى 8000mm (قابل للتخصيص)
    سرعة الموازنة (تحكم بخمس مراحل للسرعة) التحكم بالسرعة المتغيرة (أقصى سرعة)
    الخطوة 1: 208 دورة/ دقيقة
    الخطوة 2: 305 دورة/ دقيقة
    الخطوة 3: 588 دورة/ دقيقة
    الخطوة 4: 966 دورة/ دقيقة
    الخطوة 5: 1440 دورة/ دقيقة
    قدرة المحرك 90kW
    مقدار الاختلال المتبقي الممكن تحقيقه (eMar) ≤1g.mm/kg
    نسبة القدرة على تقليل الاختلال (URR) ≥90%
    مصدر الطاقة 380V/50HZ (3 فاز)
    عزم دوران عمود الكاردان 7000 نيوتن·م (التكوين القياسي)
    قدرة محرك السرعة المتغيرة بمحوّل التردد 90kW
    نظام القياس الإلكتروني نظام الموازنة الديناميكية ZL-210 بشاشة لمس وكابينة تحكم
    كابينة التحكم الكهربائي كابينة تحكم مستقلة
    حامل عربة الأسطوانات SKF
    طراز صندوق التروس QJ805
    الميزات
    • صممت الماكينة بواسطة مهندسين ذوي خبرة طويلة في تطوير ماكينات الموازنة، مما يضمن معرفة عميقة بمجموعة واسعة من تطبيقات الدوّارات.
    • يمتلك فريق التصنيع خبرة طويلة تزيد عن 30 عاماً، ما ساهم في تطوير تصاميم أكثر دقة وحلول موثوقة.
    • مدفوعة بمحرك ثلاثي الطور غير متزامن مع محوّل تردد لضبط السرعة بسلاسة ودقة متناهية دون مراحل محددة.
    • علبة التروس من سلسلة QJ معتمدة على تقنية ZF الألمانية، توفر عزم دوران قوي وأداء مستقر.
    • يمكن اختيار أنظمة القياس الاختيارية مثل نظام القياس الديناميكي ZL-220 (شاشة رقمية) ونظام القياس الديناميكي ZL-210 لتحقيق دقة أعلى ومرونة تشغيلية أكبر.
    ماكينات موازنة ديناميكية ذات صلة
    عرض المزيد من المنتجات
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    تمر كل آلة اختبار التآكل بعملية معايرة وفحص دقيقة وفقاً لمعايير مثل ISO 9001، لضمان التحقق من دقة القياس وثباتها قبل شحن الجهاز إلى العملاء.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
