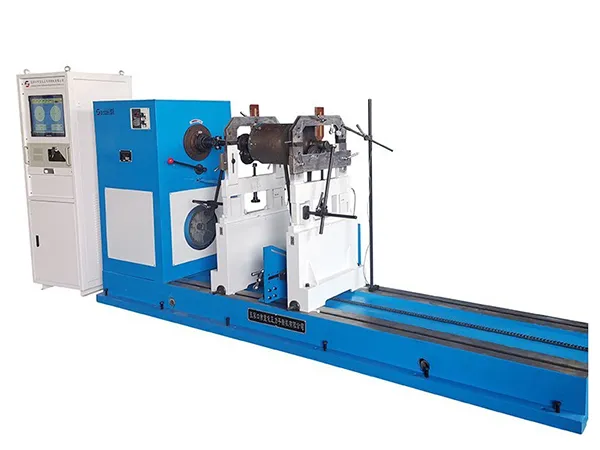

ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-1600
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-1600
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-1600
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-1600

    • YYW-1600

    ماكينة موازنة ديناميكية بنظام محامل ثابتة (نظام عمود كردان لنقل الحركة)

    ماكينات موازنة بنظام محامل ثابتة (Universal Joint Drive)

    ماكينة توازن ديناميكية بمحامل ثابتة ونظام حركة بمحور كاردان، لقطع العمل بقطر يصل حتى 1800 مم ووزن يتراوح بين 50 و1600 كجم

    • تستوعب الدوارات حتى وزن 1600 كجم وقطر 1800 مم
    • تشغيل مستقر مع نتائج قياس دقيقة
    • قابلة للتكيف مع مجموعة واسعة من المكونات الصناعية
    مجالات التطبيق

    تُستخدم على نطاق واسع لموازنة الأجزاء متوسطة وكبيرة الحجم ديناميكياً، وتشمل التطبيقات الشائعة دوارات المحركات، دوارات المضخات، دوارات أجهزة الطرد المركزي، دوارات النفاخات (المراوح) الصغيرة والمتوسطة، مغازل آلات التشغيل، ودوارات بكرات الغزل والنسيج.

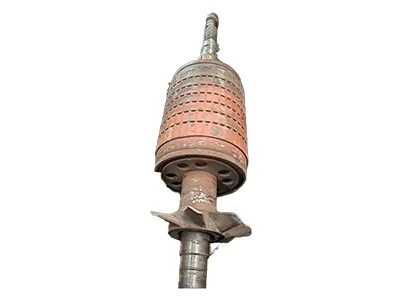

    • موازنة دوارات المحركاتموازنة دوارات المحركات

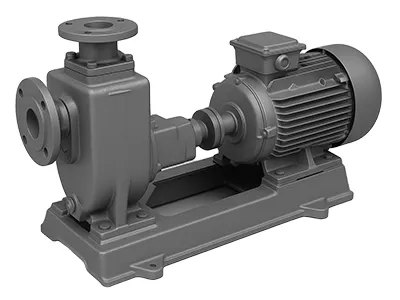

    • موازنة دوارات المضخاتموازنة دوارات المضخات

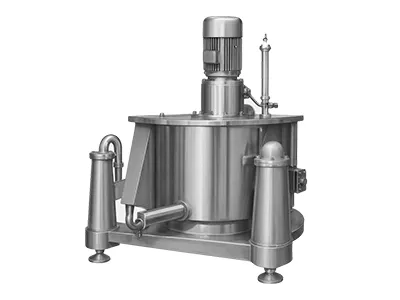

    • موازنة دوارات أجهزة الطرد المركزيموازنة دوارات أجهزة الطرد المركزي
    طلب عرض سعر
    المواصفات
    وزن قطعة العمل 50-1600kg
    أقصى قطر لقطعة العمل Ø1800mm
    قطر الجزء الدوار لقطعة العمل Ø15-240mm
    المسافة بين محوري الدعائم الحاملة 160-2000mm
    سرعة الموازنة 350/ 525/ 800/ 1200 دورة/ دقيقة
    مقدار الاختلال المتبقي الممكن تحقيقه (eMar) 1g.mm/kg
    نسبة القدرة على تقليل الاختلال (URR) ≥90%
    الميزات
    • تعتمد على نظام قيادة يجمع بين محور كاردان ومحرك تيار متردد لضمان نقل الحركة المستقر.
    • قبل التشغيل، يحتاج المشغل فقط لضبط المعلمات الأساسية مثل المسافة بين مستويات التصحيح، المسافة من مستويات التصحيح إلى الدعائم، ونصف قطر مستوى التصحيح.
    • مع هذه الإعدادات، يمكن للنظام عرض قيمة الاختلال والطور بدقة في دورة تشغيل واحدة.
    نماذج من قطع العمل التي يتم موازنتها ديناميكياً بواسطة ماكيناتنا

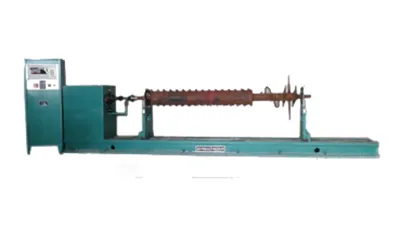

    • دوارات الشفرات الخاصة بماكينات فصل حبوب الذرةدوارات الشفرات الخاصة بماكينات فصل حبوب الذرة

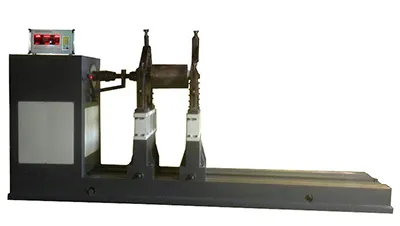

    • دوارات قياسيةدوارات قياسية
    ماكينات موازنة ديناميكية ذات صلة
    عرض المزيد من المنتجات
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    تعتمد وتيرة المعايرة على كثافة الاستخدام وظروف التشغيل. وفي معظم الحالات، يُنصح بإجراء معايرة سنوية لماكينات الاتزان. أما في البيئات القاسية أو عند التشغيل تحت أحمال عمل مرتفعة، فيُفضل إجراء المعايرة بوتيرة أعلى لضمان أعلى مستويات الدقة والاعتمادية.
