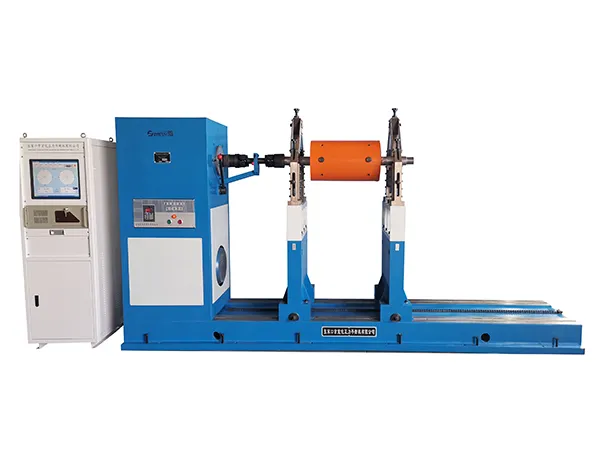

ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-3000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-3000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-3000

    • YYW-3000

    ماكينة موازنة ديناميكية بنظام محامل ثابتة (نظام عمود كردان لنقل الحركة)

    ماكينات موازنة بنظام محامل ثابتة (Universal Joint Drive)

    ماكينة توازن ديناميكية بمحامل ثابتة ونظام قيادة بمحور كاردان، لقطع العمل بقطر يصل حتى 2500 مم ووزن يتراوح بين 100 و3000 كجم

    • تستوعب الدوارات حتى وزن 3000 كجم وقطر 2500 مم
    • نظام قياس عالي الدقة قادر على كشف الاختلالات الصغيرة حتى 1 غ·مم/كجم
    • تحديد سريع لمواضع المحاور لأحجام الدوارات المختلفة لتسهيل الإعداد
    • القياس ثنائي المستوى مع عرض رقمي فوري لضمان نتائج دقيقة وموثوقة بكفاءة عالية
    مجالات التطبيق

    تُستخدم لموازنة الأجزاء متوسطة الحجم، بما في ذلك دوارات المحركات، دوارات المضخات، دوارات أجهزة الطرد المركزي، دوارات النفاخات، مغازل آلات التشغيل، ودوارات محركات الاحتراق الداخلي.

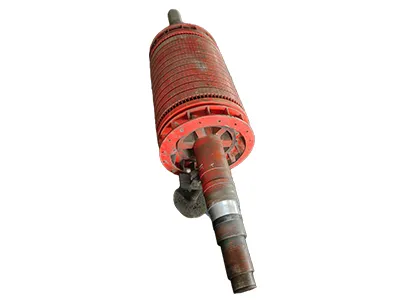

    • موازنة دوارات المحركاتموازنة دوارات المحركات

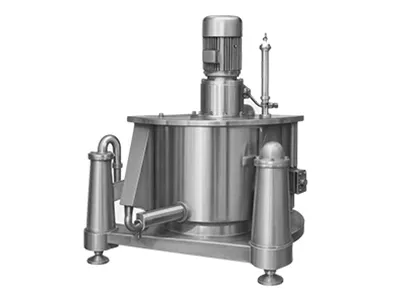

    • موازنة دوارات المضخاتموازنة دوارات المضخات

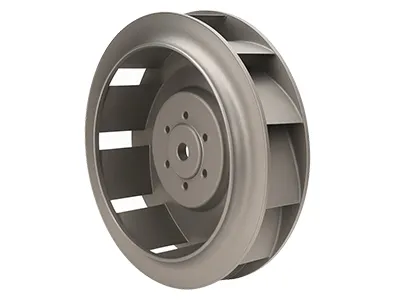

    • موازنة دوارات أجهزة الطرد المركزيموازنة دوارات أجهزة الطرد المركزي
    طلب عرض سعر
    المواصفات
    وزن قطعة العمل 100-3000kg
    أقصى قطر لقطعة العمل Ø2500mm
    قطر الجزء الدوار لقطعة العمل Ø40-Ø300mm
    المسافة بين محوري الدعائم الحاملة 300-5000mm
    سرعة الموازنة (تحكم سلس بالسرعة/ تحكم متدرج) 180 إلى 1200 دورة/ دقيقة
    مقدار الاختلال المتبقي الممكن تحقيقه (eMar) 1g.mm/kg
    نسبة القدرة على تقليل الاختلال (URR) ≥90%
    الميزات
    • يعتمد على محرك تيار متردد مع صندوق تروس لنقل الحركة إلى الدوار عبر محور كاردان.
    • قبل التشغيل، يحتاج المشغل فقط لضبط المعلمات الأساسية مثل المسافة بين مستويات التصحيح، المسافة من مستويات التصحيح إلى الدعائم، ونصف قطر مستوى التصحيح، وبذلك يتم عرض قيمة الاختلال والطور بدقة في دورة تشغيل واحدة.
    • مناسب للدوارات الخاصة مثل تلك التي تحتوي على كتل بارزة داخلية أو خارجية.
    • متوفر مع أحجام مختلفة من محاور الكاردان لتلبية متطلبات التوازن المحددة لكل قطعة عمل.
    نماذج من قطع العمل التي يتم موازنتها ديناميكياً بواسطة ماكيناتنا

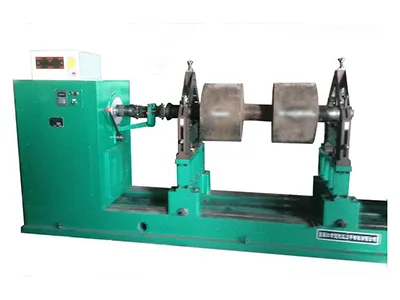

    • دوارات قياسيةدوارات قياسية

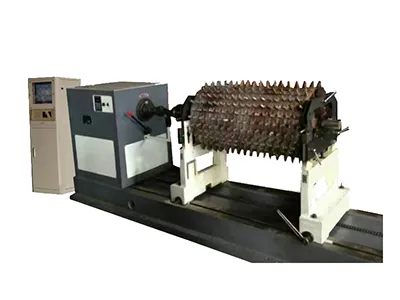

    • دوارات الكسارات وآلات الطحندوارات الكسارات وآلات الطحن

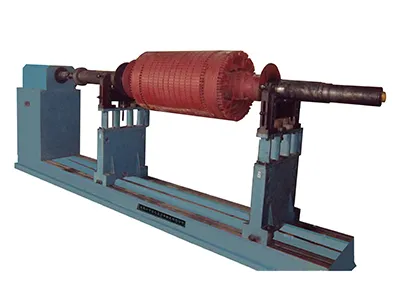

    • دوارات المحركاتدوارات المحركات
    ماكينات موازنة ديناميكية ذات صلة
    عرض المزيد من المنتجات
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    للحصول على قراءات دقيقة ونتائج موثوقة، يُوصى بتركيب ماكينات الاتزان على أرضية صناعية صلبة وثابتة، وذلك للحد من تأثير الاهتزازات الخارجية. وتزداد أهمية هذا الشرط بشكل خاص في ماكينات الاتزان ذات المحامل الصلبة، حيث يعتمد قياس عدم الاتزان فيها على قياس القوى بدقة عالية.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
