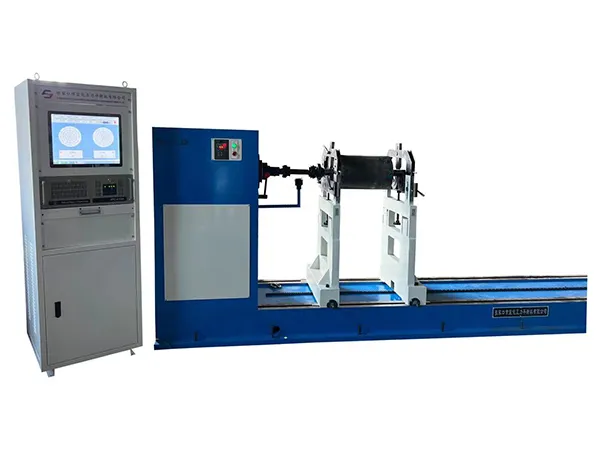

ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-2000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-2000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-2000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-2000

    • YYW-2000

    ماكينة موازنة ديناميكية بنظام محامل ثابتة (نظام عمود كردان لنقل الحركة)

    ماكينات موازنة بنظام محامل ثابتة (Universal Joint Drive)

    ماكينة توازن ديناميكية بمحامل ثابتة ونظام حركة بمحور كردان، لقطع العمل بقطر يصل حتى 1800 مم ووزن أقصى يصل إلى 2000 كجم

    • تستوعب قطع العمل حتى وزن 2000 كجم وقطر 1800 مم
    • تحكم سلس بالسرعة عبر محول التردد لضبط دقيق
    • تعتمد على تقنية برامج NI لضمان أداء مستقر حتى عند السرعات المنخفضة
    • إعداد سريع وسهل: يتم عرض قيمة الاختلال والطور بدقة في دورة تشغيل واحدة
    مجالات التطبيق

    مناسبة لموازنة ديناميكية للأجزاء طويلة المحور ومجموعة واسعة من الدوارات والمكونات الصناعية والزراعية، بما في ذلك دوارات المحركات، مراوح المضخات والمراوح، دوارات الفواصل، دوارات معاصر الزيت، البكرات، دوارات ماكينات الورق المقوى، الكسارات والمطاحن، آلات إعادة المخلفات الزراعية، وحصادات الذرة.

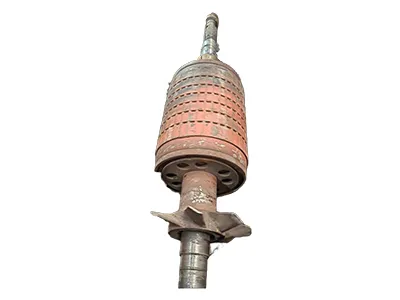

    • موازنة دوارات المحركاتموازنة دوارات المحركات
    • موازنة مرواح المضخاتموازنة مرواح المضخات

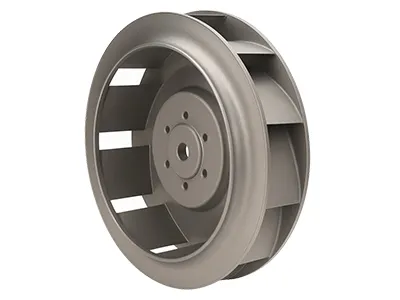

    • موازنة مراوح (دفاعات) المرواحموازنة مراوح (دفاعات) المرواح
    طلب عرض سعر
    المواصفات
    وزن قطعة العمل 2000kg
    أقصى قطر لقطعة العمل 1800mm
    قطر الجزء الدوار لقطعة العمل Ø15-120mm
    أقل مسافة بين محوري الدعائم الحاملة 100mm
    الحد الأقصى للمسافة بين نهاية عمود الوصلة والمحمل الداعم الأيمن 4000mm (قابلة للتخصيص)
    مقدار الاختلال المتبقي الممكن تحقيقه (eMar) ≤1g.mm/kg
    نسبة القدرة على تقليل الاختلال (URR) ≥90%
    نظام قياس إلكتروني نظام قياس التوازن الديناميكي ZL-210 (شاشة لمس) مع كابينة تحكم
    كابينة التحكم الكهربائية كابينة تحكم كهربائية مستقلة
    الميزات
    • أمان تشغيل عالي المستوى: الهيكل المصمم بمحامل ثابتة يحافظ على سرعة التشغيل بعيداً عن نقطة الرنين، لضمان استقرار ودقة عالية أثناء العمل.
    • قياس سريع ودقيق: مجهزة بنظام ZL-220 لقياس التوازن الديناميكي، باستخدام دوائر متكاملة لعرض قيمة الاختلال والطور بالجرامات والدرجات خلال ثوانٍ فقط.
    • مرونة التشغيل: يتيح النظام التبديل بسهولة بين الوضع الخفيف والثقيل بعد توقف الدوار، مع ذاكرة تلقائية لتسهيل الاستخدام وتقليل الأخطاء.
    • إمكانيات متقدمة للاحترافية: يمكن تجهيز الماكينة اختيارياً بنظام ZL-210 الصناعي مع شاشة لمس، ودعم الطابعة لإخراج البيانات وتسجيل نتائج التشغيل بكل سهولة.
    ماكينات موازنة ديناميكية ذات صلة
    عرض المزيد من المنتجات
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    للحصول على قراءات دقيقة ونتائج موثوقة، يُوصى بتركيب ماكينات الاتزان على أرضية صناعية صلبة وثابتة، وذلك للحد من تأثير الاهتزازات الخارجية. وتزداد أهمية هذا الشرط بشكل خاص في ماكينات الاتزان ذات المحامل الصلبة، حيث يعتمد قياس عدم الاتزان فيها على قياس القوى بدقة عالية.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
