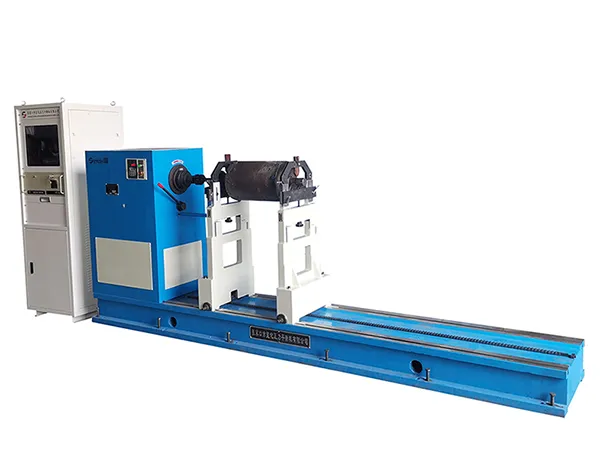

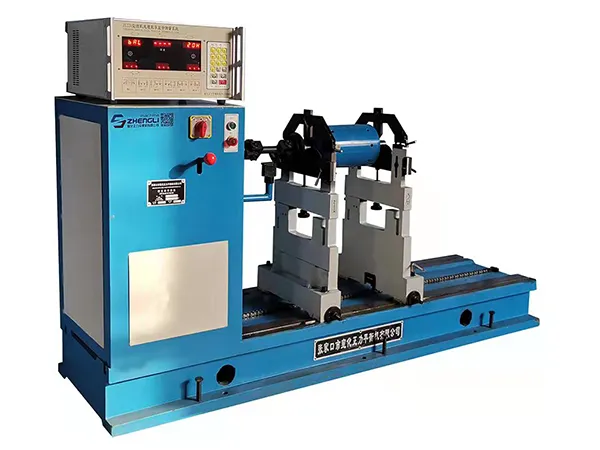

ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-300
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-300
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-300
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-300
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-300

    • YYW-300

    ماكينة موازنة ديناميكية بنظام محامل ثابتة (نظام عمود كردان لنقل الحركة)

    ماكينات موازنة بنظام محامل ثابتة (Universal Joint Drive)

    ماكينة توازن ديناميكية بمحامل ثابتة ونظام بمحور كاردان، لقطع العمل بقطر يصل حتى 1250 مم ووزن يتراوح بين 10 و300 كجم

    • ماكينة توازن أفقية بمحامل ثابتة للاستخدام العام
    • هيكل مصمم للحفاظ على سرعة التشغيل بأمان دون الوصول إلى تردد الرنين
    • سهولة التشغيل مع معايرة دائمة لضمان دقة ثابتة ومستقرة
    • نظام دفع بمحور كاردان يوفر عزم دوران عالي مع سرعة بدء وإيقاف سريعة
    • متاحة مع وحدة عرض رقمية أو نظام قياس بواسطة حاسوب دقيق
    مجالات التطبيق

    تستخدم على نطاق واسع لموازنة الأجزاء الدوارة الصغيرة إلى المتوسطة، بما في ذلك دوارات المحركات، المنافيخ، المراوح، الأسطوانات، البكرات، والمعدات الزراعية.

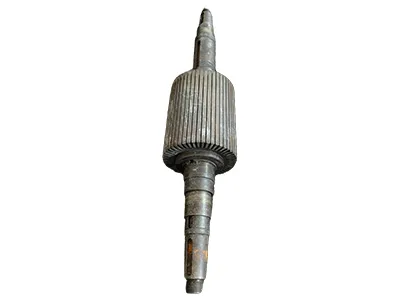

    • موازنة دوارات المحركاتموازنة دوارات المحركات

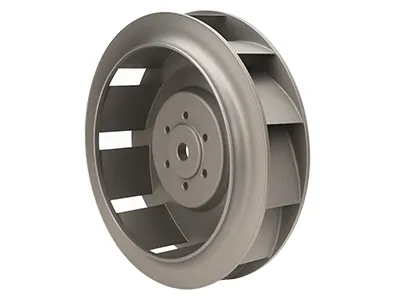

    • موازنة مراوح الطرد المركزيموازنة مراوح الطرد المركزي
    طلب عرض سعر
    المواصفات
    وزن قطعة العمل 10-300kg
    أقصى قطر لقطعة العمل Ø1250mm
    قطر محور قطعة العمل (القطر الدوار) 60-1700mm (قابل للتخصيص)
    المسافة بين محورَي الدعم الحامل Ø10-Ø90 mm (قياسي) Ø90-Ø180mm (قابل للتوسعة اختياري)
    سرعة التوازن نظام تحكم متدرج في السرعة
    مقدار الاختلال المتبقي الممكن تحقيقه (eMar) 1g.mm/kg
    نسبة القدرة على تقليل الاختلال (URR) 95%
    الميزات
    • مزودة بنظام القياس ZHENGLi، حيث يدعم كلًا من التوازن الديناميكي والثابت، ويقدم حتى 10 طرق دعم مختلفة، مع خيارات مخصصة لإضافة أو إزالة الوزن، والدوران الأمامي والخلفي، وتحويل الوحدات لقيم وزوايا التوازن.
    • تعمل بنظام حركة بمحور كاردان أو بواسطة علبة تروس، مما يتيح سرعات توازن متعددة أو التحكم السلس بالسرعة بدون درجات.
    • تعتمد الدعامات الأسطوانية تصميماً ذو نقطتين دعم بدلاً من التعليق الفردي، ما يمنح قدرة تحميل أعلى.
    • مزودة بقرص زاوية واضح ونظام تحديد موضع بالليزر تحت الأشعة تحت الحمراء عند نهاية المغزل، لتسهيل تحديد النقاط على قطع العمل كبيرة القطر.
    • يتميز المغزل أيضاً ببنية تلسكوبية لمحور كاردان لتسهيل الاتصال بالمكونات كبيرة الحجم.
    نماذج من قطع العمل التي يتم موازنتها ديناميكياً بواسطة ماكيناتنا

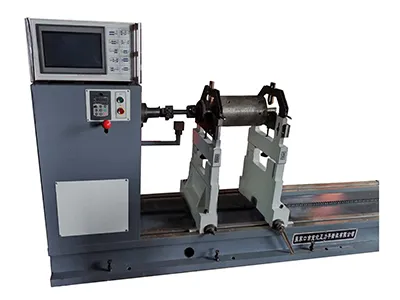

    • دوارات قياسيةدوارات قياسية

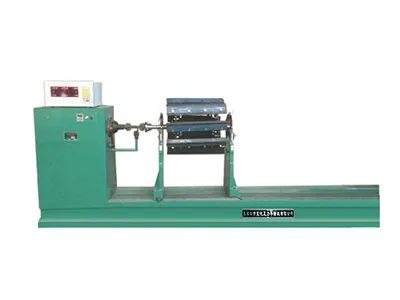

    • دوارات حصادات علف السيلاجدوارات حصادات علف السيلاج

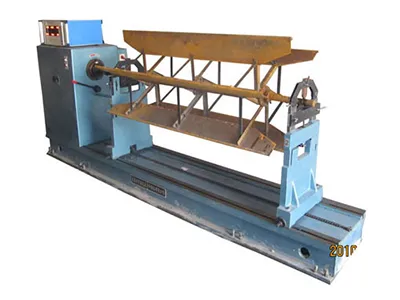

    • دوارات آلات طحن الذرة (مطاحن الذرة)دوارات آلات طحن الذرة (مطاحن الذرة)

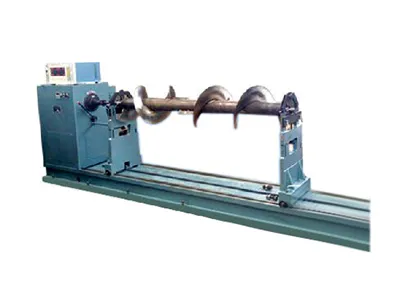

    • محاور لولبية أوجر لآلات تصنيع البلاستيك، وآلات التغليف، وآلات عمل البالاتمحاور لولبية أوجر لآلات تصنيع البلاستيك، وآلات التغليف، وآلات عمل البالات
    • دفاعات المراوحدفاعات المراوح

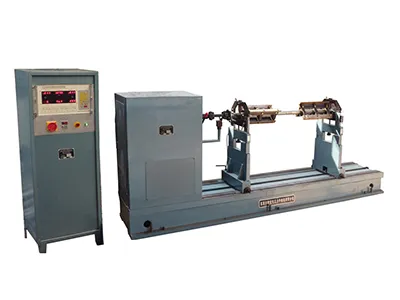

    • دوارات حصادات الحبوب (حصادات الذرة)دوارات حصادات الحبوب (حصادات الذرة)

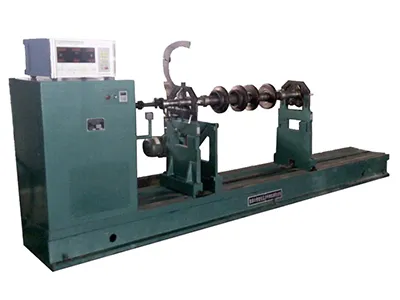

    • دوارات مضخات متعددة المراحلدوارات مضخات متعددة المراحل

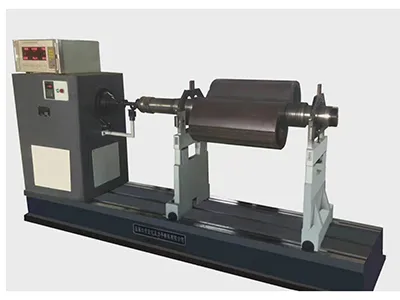

    • دوارات منافيخ الهواء (منظمات الهواء) نوع Rootsدوارات منافيخ الهواء (منظمات الهواء) نوع Roots
    ماكينات موازنة ديناميكية ذات صلة
    عرض المزيد من المنتجات
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
