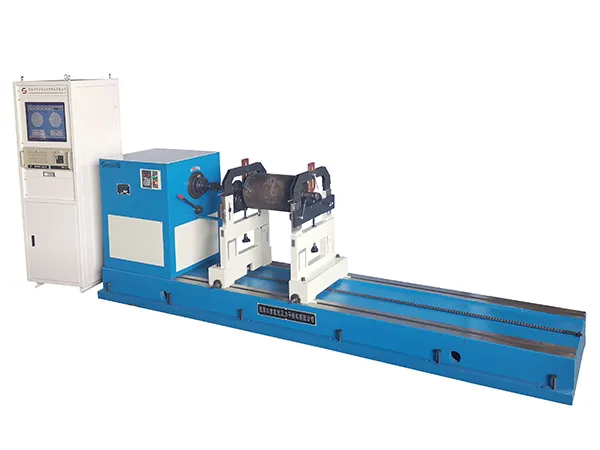

ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-1000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-1000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-1000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-1000

    • YYW-1000

    ماكينة موازنة ديناميكية بنظام محامل ثابتة (نظام عمود كردان لنقل الحركة)

    ماكينات موازنة بنظام محامل ثابتة (Universal Joint Drive)

    ماكينة توازن ديناميكية بمحامل ثابتة ونظام حركة بمحور كاردان، لقطع العمل بقطر يصل حتى 1600 مم ووزن يتراوح بين 20 و1000 كجم

    • ماكينة توازن أفقية بمحامل ثابتة مناسبة للأجزاء التي يصل وزنها إلى 1000 كجم وقطرها حتى 1600 مم.
    • تعتمد على هيكل بمحامل ثابتة ونظام قياس عالي الدقة قادر على كشف الاختلالات الصغيرة حتى 1 غ·مم/كجم.
    • تتيح تحديد موضع سريع لأحجام المحاور المختلفة، مما يجعل إعداد الماكينة أكثر كفاءة.
    • القياس ثنائي المستوى وعرض رقمي في الوقت الفعلي يعززان الدقة والموثوقية أثناء التشغيل.
    مجالات التطبيق

    مناسبة لموازنة مجموعة واسعة من الأجزاء متوسطة الحجم، بما في ذلك دوارات المحركات، دوارات المضخات، دوارات أجهزة الطرد المركزي، دوارات النفاخات (المراوح) الصغيرة والمتوسطة، مغازل آلات التشغيل، ودوارات بكرات الغزل والنسيج.

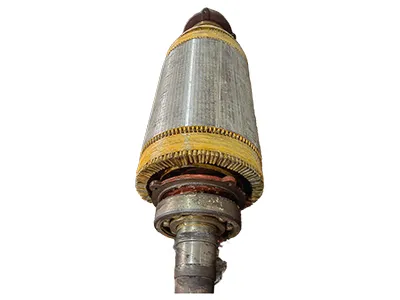

    • موازنة دوارات المحركاتموازنة دوارات المحركات

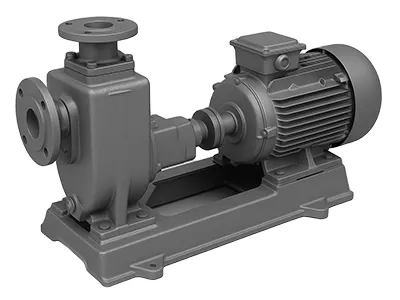

    • موازنة دوارات المضخاتموازنة دوارات المضخات

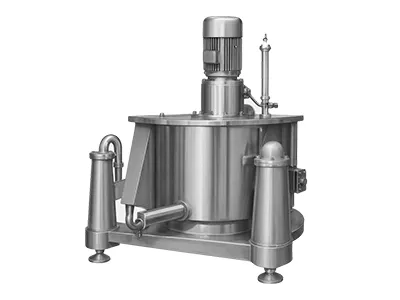

    • موازنة دوارات أجهزة الطرد المركزيموازنة دوارات أجهزة الطرد المركزي
    طلب عرض سعر
    المواصفات
    وزن قطعة العمل 20-1000kg
    أقصى قطر لقطعة العمل Ø1600mm
    قطر محور قطعة العمل (مع عربة أسطوانية قياسية) Ø15-120mm
    المسافة بين محوري الدعائم الحاملة 160-2000mm
    سرعة الموازنة 180 إلى 1000 دورة/ دقيقة
    مقدار الاختلال المتبقي الممكن تحقيقه (eMar) 1g.mm/kg
    نسبة القدرة على تقليل الاختلال (URR) ≥90%
    الميزات
    • هيكل دعم متكامل على شكل H، يجمع بين خفة الوزن والموثوقية، ويتميز بتخميد منخفض وصلابة عالية في نظام الاهتزاز.
    • جميع المكونات الخارجية تعتمد علامات تجارية عالمية معترف بها، بما في ذلك المحركات، محولات التردد، المحامل الكروية، والأجزاء الكهربائية منخفضة الجهد.
    • تعمل الماكينة بنظام حركة يجمع بين محور كاردان ومحرك تيار متردد، وبمجرد ضبط المعلمات مثل المسافة بين مستويات التصحيح، والمسافة من مستويات التصحيح إلى الدعائم، ونصف القطر، يمكن عرض قيمة الاختلال والطور بدقة في دورة تشغيل واحدة.
    نماذج من قطع العمل التي يتم موازنتها ديناميكياً بواسطة ماكيناتنا

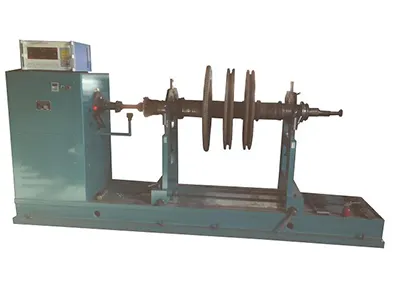

    • دفاعات المراوحدفاعات المراوح

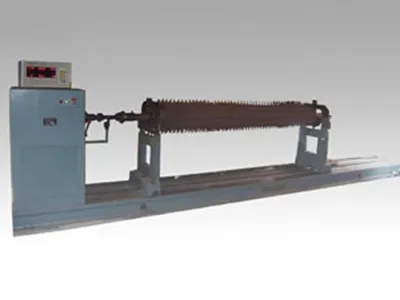

    • دوارات (أعمدة) الشفرات الخاصة بالمعدات الزراعيةدوارات (أعمدة) الشفرات الخاصة بالمعدات الزراعية

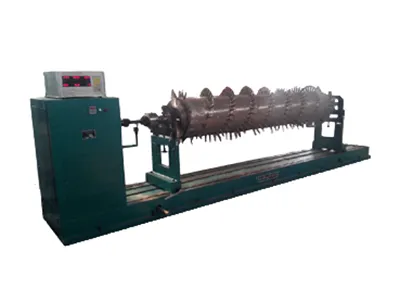

    • دوارات (أعمدة) ماكينات فصل الحبوبدوارات (أعمدة) ماكينات فصل الحبوب
    • محاور دوارات آلات تجفيف النشاءمحاور دوارات آلات تجفيف النشاء

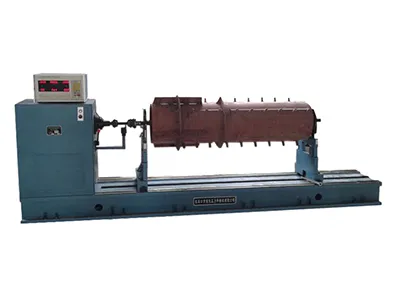

    • دوارات حصادات الذرة والقمحدوارات حصادات الذرة والقمح

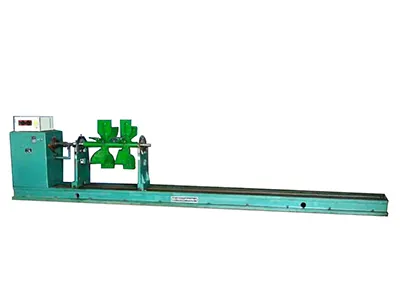

    • دفاعات المروحة للمعدات الزراعيةدفاعات المروحة للمعدات الزراعية
    • دفاعات المراوح للمعدات والآلات الصناعيةدفاعات المراوح للمعدات والآلات الصناعية

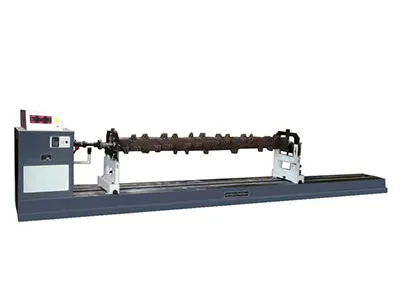

    • دوارات (أعمدة) شفرات ماكينات إعادة المخلفات الزراعيةدوارات (أعمدة) شفرات ماكينات إعادة المخلفات الزراعية

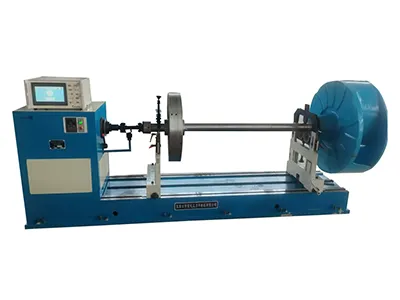

    • دوارات مضخات الطين والملاطدوارات مضخات الطين والملاط

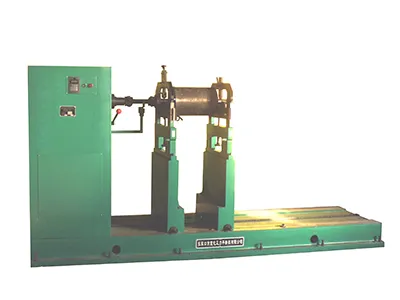

    • دوارات قياسيةدوارات قياسية
    ماكينات موازنة ديناميكية ذات صلة
    عرض المزيد من المنتجات
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    تعتمد وتيرة المعايرة على كثافة الاستخدام وظروف التشغيل. وفي معظم الحالات، يُنصح بإجراء معايرة سنوية لماكينات الاتزان. أما في البيئات القاسية أو عند التشغيل تحت أحمال عمل مرتفعة، فيُفضل إجراء المعايرة بوتيرة أعلى لضمان أعلى مستويات الدقة والاعتمادية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
