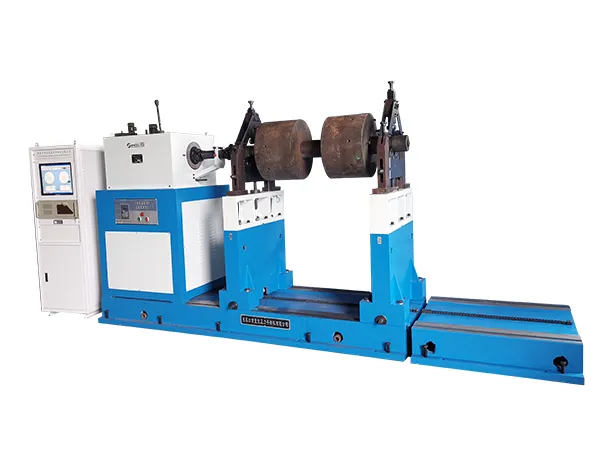

ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-5000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-5000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-5000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing، YYW-5000

    • YYW-5000

    ماكينة موازنة ديناميكية بنظام محامل ثابتة (نظام عمود كردان لنقل الحركة)

    ماكينات موازنة بنظام محامل ثابتة (Universal Joint Drive)

    ماكينة توازن ديناميكية بمحامل ثابتة ونظام قيادة بمحور كاردان، لقطع العمل بقطر يصل حتى 2500 مم ووزن أقصى يصل إلى 5000 كجم

    • تستوعب الدوارات حتى وزن 5000 كجم
    • تدعم أقطار تصل حتى 3000 مم
    • الطول القياسي: 2500 مم، قابل للتمديد إلى 3000 مم أو 3500 مم
    • تتوفر إعدادات مخصصة حسب الطلب
    مجالات التطبيق

    تُستخدم على نطاق واسع لموازنة المكونات الثقيلة، بما في ذلك دوارات المحركات، دوارات مطاحن، الكسارات، ودوارات مراوح النفخ.

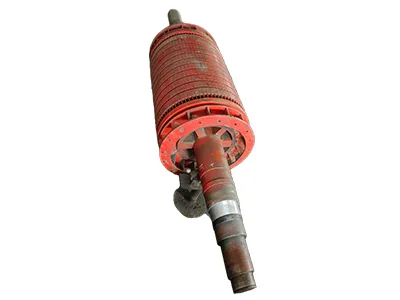

    • موازنة دوارات المحركاتموازنة دوارات المحركات

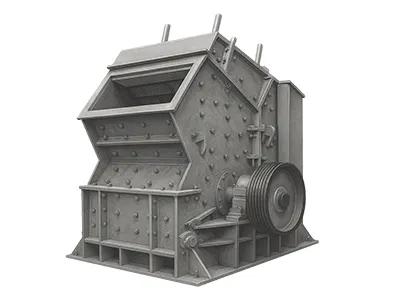

    • موازنة دوارات الكسارات والمطاحن (آلات الطحن)موازنة دوارات الكسارات والمطاحن (آلات الطحن)
    طلب عرض سعر
    المواصفات
    وزن قطعة العمل 5000kg
    أقصى قطر لقطعة العمل 2500mm
    قطر الجزء الدوار لقطعة العمل Ø40-Ø300mm
    أقل مسافة بين محوري الدعائم الحاملة 300mm
    أقصى مسافة من نهاية الوصلة إلى الدعامة اليمنى للمحمل 3000mm
    سرعة الموازنة (تحكم بالسرعة متغير/قابل للتغيير) 180 إلى 1200 دورة/ دقيقة
    قدرة المحرك 22kW
    مقدار الاختلال المتبقي الممكن تحقيقه (eMar) ≤1g.mm/kg
    نسبة القدرة على تقليل الاختلال (URR) ≥90%
    مصدر الطاقة 380V/50HZ (3 فاز)
    عزم دوران عمود الكاردان 530N·m
    القدرة الكهربائية لنظام القيادة بالسرعة المتغيرة (VFD) 30kW
    نظام إلكتروني لقياس التوازن والدوران نظام ZL-210 لقياس التوازن الديناميكي مع واجهة شاشة لمس
    الميزات
    • يعتمد على محول تردد للتحكم السلس بالسرعة، مع نظام قيادة بمحور كاردان، حيث تم صب وتجهيز إطاري الدعم بشكل متكامل، مما يمنح الماكينة قوة ميكانيكية ودقة عالية.
    • سهولة التشغيل وأمان عالي: مزودة بنظام عرض رقمي متقدم بالميكروكمبيوتر.
    • هيكل دعم H متكامل بتصميم خفيف وموثوق، يوفر خمد منخفض وصلابة عالية في نظام الاهتزاز.
    نماذج من قطع العمل التي يتم موازنتها ديناميكياً بواسطة ماكيناتنا

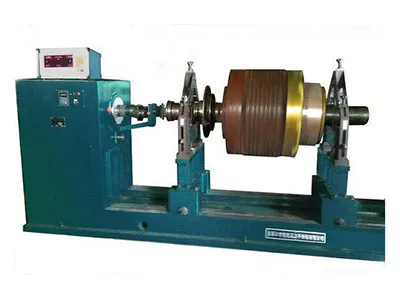

    • دوارات المحركاتدوارات المحركات
    ماكينات موازنة ديناميكية ذات صلة
    عرض المزيد من المنتجات
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    للحصول على قراءات دقيقة ونتائج موثوقة، يُوصى بتركيب ماكينات الاتزان على أرضية صناعية صلبة وثابتة، وذلك للحد من تأثير الاهتزازات الخارجية. وتزداد أهمية هذا الشرط بشكل خاص في ماكينات الاتزان ذات المحامل الصلبة، حيث يعتمد قياس عدم الاتزان فيها على قياس القوى بدقة عالية.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
