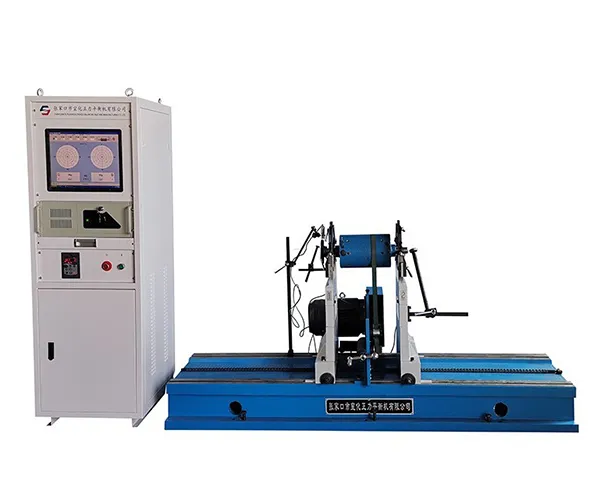

ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YDQ-160/YDQ-300
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YDQ-160/YDQ-300
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YDQ-160/YDQ-300

    • YDQ-160/YDQ-300

    ماكينة موازنة ديناميكية بنظام محامل ثابتة (مع نظام نقل الحركة بالسير)

    Hard-Bearing Balancing Machine (Belt Drive)

    ماكينة توازن بمحامل ثابتة مع محرك نقل بالسير للأجزاء بقطر يصل إلى 1250 مم ووزن يتراوح بين 3 و300 كجم

    • ماكينة توازن متعددة الوظائف عالية التحمل مخصصة لقطاع إصلاح وصيانة السيارات.
    • تجمع بين عدة تطبيقات في ماكينة واحدة: توازن أعمدة الكرنك، أعمدة القيادة (أعمدة الدوران)، العجلات، والدوارات العامة.
    • هيكل عالي التحمل مع محرك بالسير لضمان أداء مستقر ودقة عالية.
    • تتعامل مع الأجزاء بقطر يصل إلى 1250 مم ووزن يتراوح بين 3 و300 كجم.
    مجالات التطبيق

    تُستخدم لتوازن الأعمدة الدورانية، العجلات، وأعمدة الكرنك بشكل ديناميكي، مع ضمان أداء مستقر وتصحيح دقيق أثناء عمليات صيانة وإصلاح السيارات.

    • موازنة عمود القيادة (عمود الإدارة)موازنة عمود القيادة (عمود الإدارة)
    • موازنة عمود الكرنكموازنة عمود الكرنك
    طلب عرض سعر
    المواصفات
    الطراز YDQ-160 YDQ-300
    وزن قطعة العمل المراد توزينها 3-160kg 5-300kg
    أكبر قطر لقطعة العمل Ø1080mm Ø1250mm
    قطر محور العمل للقطعة (قطر العمود الدوار) Ø10-90mm Ø10-90mm
    Ø90-180mm Ø90-180mm
    المسافة بين نقطتي دعم المحمل 110-2400mm 110-2400mm
    أدنى قيمة للخلل المتبقي الممكن تحقيقها (eMar) 0.5g.mm/kg 0.5g.mm/kg
    نسبة فعالية تقليل الخلل (URR) ≥85% ≥90%
    وزن عمود القيادة 3-100kg 5-100kg
    أقصى طول لعمود الإدارة 2100mm 2300mm
    أقصى وزن للإطار 65kg 100kg
    سرعة موازنة عمود الكرنك 300-1000 دورة/ دقيقة 300-1000 دورة / دقيقة
    سرعة موازنة عمود الدفع (عمود الإدارة) 250-3000 دورة / دقيقة 250-3000 دورة/ دقيقة
    الميزات
    • مزودة بنظام القياس الديناميكي ZL-220 مع شاشة رقمية، لتحقق معايرة دائمة وحساب متعدد الأسطح. وهذا يُبسّط التشغيل ويمنح مرونة وعملية عالية عند موازنة أعمدة الكرنك وعمود الدفع.
    • يستخدم ناقل حركة بحزام لتجنب تأثير المفاصل العامة، مما يحسن دقة القياس مع الاحتفاظ بكافة وظائف آلة الموازنة الشاملة.
    نماذج من قطع العمل التي يتم موازنتها ديناميكياً بواسطة ماكيناتنا
    • موازنة أعمدة الكرنكموازنة أعمدة الكرنك
    ماكينات موازنة ديناميكية ذات صلة
    عرض المزيد من المنتجات
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    عند شراء العميل أيًا من آلات الموازنة أو اختبار التآكل، يحصل على مجموعة شاملة من الخدمات التي تشمل توريد قطع الغيار، تدريب المشغلين، الإرشاد في الموقع، الإصلاح السريع، وخيارات الترقية. وتهدف هذه الخدمات إلى تقليل فترة التوقف عن العمل والحفاظ على تشغيل المعدات بكفاءة طوال العام.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    تعتمد وتيرة المعايرة على كثافة الاستخدام وظروف التشغيل. وفي معظم الحالات، يُنصح بإجراء معايرة سنوية لماكينات الاتزان. أما في البيئات القاسية أو عند التشغيل تحت أحمال عمل مرتفعة، فيُفضل إجراء المعايرة بوتيرة أعلى لضمان أعلى مستويات الدقة والاعتمادية.

    تمر كل آلة اختبار التآكل بعملية معايرة وفحص دقيقة وفقاً لمعايير مثل ISO 9001، لضمان التحقق من دقة القياس وثباتها قبل شحن الجهاز إلى العملاء.
