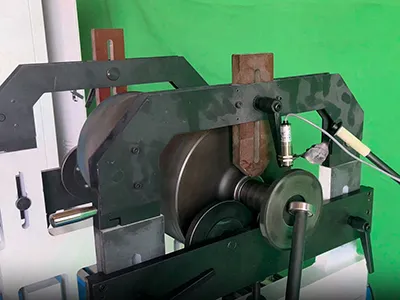

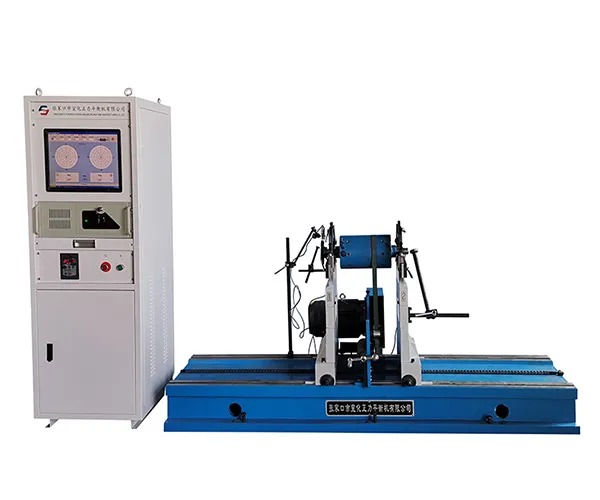

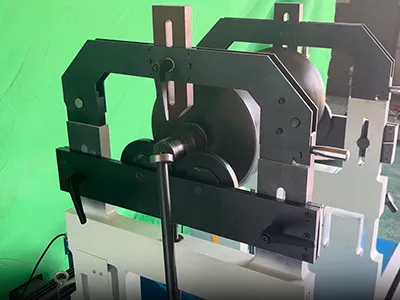

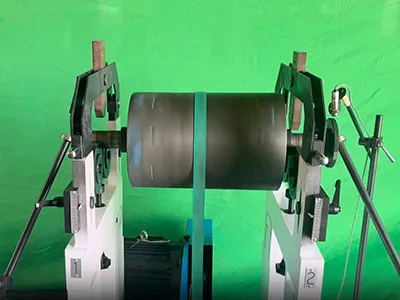

    ماكينة موازنة ديناميكية بنظام محامل ثابتة (مع نظام نقل الحركة بالسير)

    Hard-Bearing Balancing Machine (Belt Drive)

    ماكينة توازن أفقية قوية وعالية الدقة بمحرك سير، مصممة للتعامل مع الأجزاء الكبيرة جداً حتى قطر 1600 مم ووزن من 30 إلى 1000 كجم، لتحقيق أداء مستقر ودقة فائقة في التوازن الديناميكي

    • ماكينة توازن عالية التحمل بمحرك سير، مصممة للتعامل مع الدوارات المتوسطة والكبيرة.
    • تقلل من الخلل المتبقي الناتج عن المفاصل العالمية وتركيبات الوصلات.
    • تضمن أن تعكس دقة التوازن الحالة الحقيقية للجزء قيد التوازن.
    • قادرة على تحسين دقة التوازن العامة وموثوقية النتائج.
    مجالات التطبيق

    مصممة خصيصاً لتوازن دوارات المحركات متوسطة الحجم، دوارات مراوح النفخ، ومغازل الماكينات (آلات الغزل) بدقة عالية، مع إمكانية التعامل مع الأجزاء الأسطوانية الطويلة في ماكينات صناعة الورق والطباعة، لضمان أداء مستقر ودقة تشغيلية فائقة

    • موازنة دوارات المحركات متوسطة الحجمموازنة دوارات المحركات متوسطة الحجم

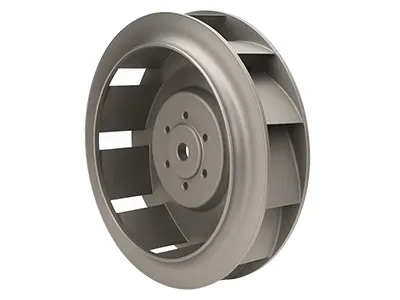

    • موازنة مراوح النفخ متوسطة الحجمموازنة مراوح النفخ متوسطة الحجم
    طلب عرض سعر
    المواصفات
    وزن قطعة العمل المراد توزينها 30-1000kg
    أكبر قطر لقطعة العمل Ø1600mm
    قطر محور العمل للقطعة (قطر العمود الدوار) عربة بكرات قياسية Ø15-Ø120mm
    عربة بكرات اختيارية Ø120-Ø240mm
    المسافة بين نقطتي دعم المحمل 200-2400mm (أو حسب الطلب)
    أدنى قيمة للخلل المتبقي الممكن تحقيقها (eMar) 0.5g.mm/kg
    سرعة الموازنة 50-1000 دورة/ دقيقة
    نسبة فعالية تقليل الخلل (URR) ≥90%
    نماذج من قطع العمل التي يتم موازنتها ديناميكياً بواسطة ماكيناتنا

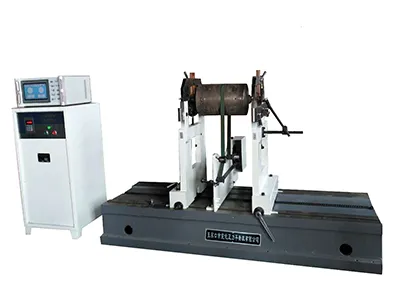

    • دوارات قياسيةدوارات قياسية

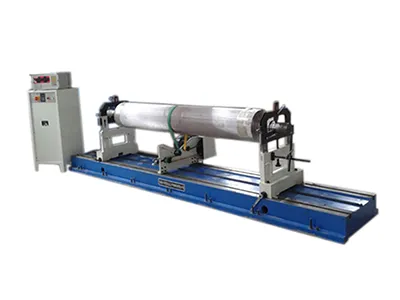

    • البكراتالبكرات
    الميزات
    • يمكن للمشغلين إدخال المسافة ونصف قطر مستويي التصحيح قبل بدء تشغيل الماكينة، مما يتيح للنظام حساب قيم الخلل بدقة بمجرد دوران الدوار.

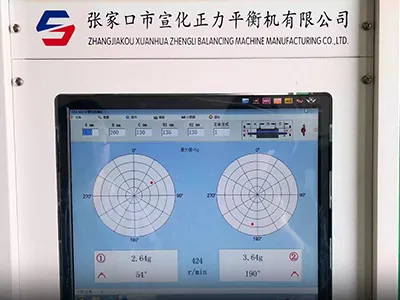

    • يتم عرض كل من حجم الخلل وزاويته بوضوح أثناء الاختبار، لضمان سهولة تفسير النتائج.
    • مزودة بأنظمة قياس متقدمة، بما في ذلك نظام ZL-220 المدمج لقياس التوازن الديناميكي ونظام ZL-210 لقياس التوازن الديناميكي (بنظام الحاسوب)، مما يوفر مرونة عالية لتلبية مختلف التطبيقات.
    • ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YYQ-1000
    • ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YYQ-1000
    • ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YYQ-1000
    • ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YYQ-1000
    ماكينات موازنة ديناميكية ذات صلة
    عرض المزيد من المنتجات
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    تعتمد وتيرة المعايرة على كثافة الاستخدام وظروف التشغيل. وفي معظم الحالات، يُنصح بإجراء معايرة سنوية لماكينات الاتزان. أما في البيئات القاسية أو عند التشغيل تحت أحمال عمل مرتفعة، فيُفضل إجراء المعايرة بوتيرة أعلى لضمان أعلى مستويات الدقة والاعتمادية.

    تمر كل آلة اختبار التآكل بعملية معايرة وفحص دقيقة وفقاً لمعايير مثل ISO 9001، لضمان التحقق من دقة القياس وثباتها قبل شحن الجهاز إلى العملاء.
