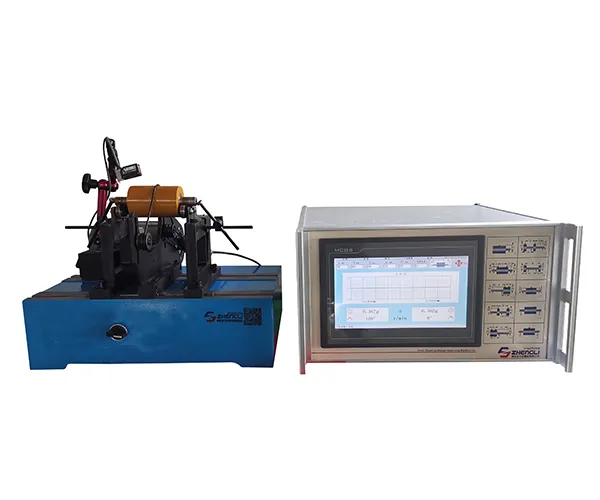

ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YYQ-5
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YYQ-5
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YYQ-5
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YYQ-5

    • YYQ-5

    ماكينة موازنة ديناميكية بنظام محامل ثابتة (مع نظام نقل الحركة بالسير)

    Hard-Bearing Balancing Machine (Belt Drive)

    ماكينة توازن عالية التحمل بمحرك سير (Belt Drive) للأجزاء بقطر يصل إلى 250 مم ووزن يتراوح بين 0.2 و 5 كجم

    • ماكينة توازن أفقية عالية التحمل بمحرك سير، مصممة للأجزاء الصغيرة
    • قادرة على التعامل مع أجزاء يصل قطرها إلى 250 مم ووزن يصل إلى 5 كجم
    • تحافظ على دقة قياس الخلل أقل من 0.3 غ·مم/كغ، حتى مع المكونات الخفيفة
    • تصميم مدمج وقابل للنقل مع متطلبات مساحة منخفضة
    • خيار موثوق للتوازن العام للأجزاء الدوارة الصغيرة
    مجالات التطبيق

    تُستخدم على نطاق واسع لتوازن مجموعة متنوعة من الأجزاء الدوارة الصغيرة، بما في ذلك المحركات الدقيقة، الأدوات الكهربائية، المراوح الصغيرة، المكونات عالية السرعة في محركات البنزين والديزل، التروس والمحاور سريعة الدوران، بالإضافة إلى الأجزاء المتخصصة في ماكينات النسيج.

    طلب عرض سعر
    المواصفات
    وزن قطعة العمل المراد توزينها 0.2-5kg
    أكبر قطر لقطعة العمل Ø250mm
    قطر محور العمل للقطعة (قطر العمود الدوار) Ø3-40mm
    المسافة بين نقطتي دعم المحمل 55-500mm
    سرعة الموازنة 800-3000 دورة/ دقيقة
    أدنى قيمة للخلل المتبقي الممكن تحقيقها (eMar) ≤0.3g.mm/kg
    نسبة فعالية تقليل الخلل (URR) ≥90%
    الميزات
    • مزودة بأجهزة استشعار كهروضغطية تجعل النظام خفيف الوزن، سهل التركيب، وبسيط للدمج ضمن طاولة العمل أو الخزانة.
    • مصممة للمهام التي تتطلب اختبارات متكررة وللدوارات ذات الأحمال الخفيفة.
    • يتوفر خيار نظام قياس التوازن الديناميكي ZL-210 لتشغيل أكثر دقة وسهولة.
    ماكينات موازنة ديناميكية ذات صلة
    عرض المزيد من المنتجات
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تمر كل آلة اختبار التآكل بعملية معايرة وفحص دقيقة وفقاً لمعايير مثل ISO 9001، لضمان التحقق من دقة القياس وثباتها قبل شحن الجهاز إلى العملاء.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
