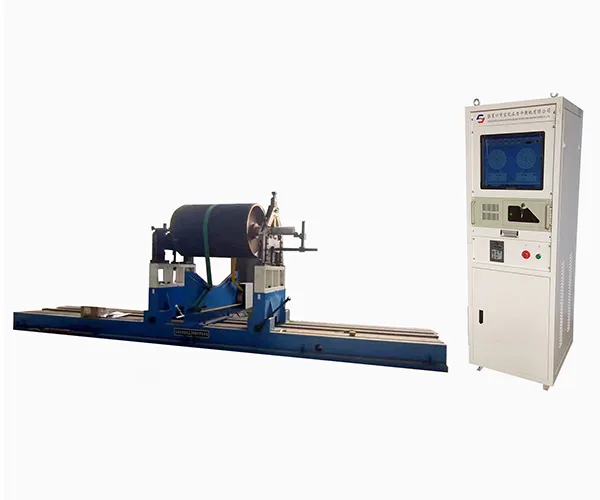

ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YYQ-5000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YYQ-5000
  • ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YYQ-5000

    • YYQ-5000

    ماكينة موازنة ديناميكية بنظام محامل ثابتة (مع نظام نقل الحركة بالسير)

    Hard-Bearing Balancing Machine (Belt Drive)

    ماكينة توازن أفقية قوية وعالية الدقة بمحرك سير، مصممة للتعامل مع الأجزاء الكبيرة حتى قطر 1000 مم ووزن من 200 إلى 5000 كجم في التوازن الديناميكي لمجموعة واسعة من التطبيقات الصناعية الثقيلة

    • تصميم أفقي عالي التحمل بمحرك سير، يوفر استقراراً وموثوقية عالية للدوارات الثقيلة.
    • تتعامل مع الأجزاء بوزن يتراوح من 200 كجم إلى 5000 كجم، وبحد أقصى للقطر 1000 مم.
    • مناسبة لتصحيح التوازن للدوارات الصناعية مثل المحركات، المراوح الدوارة (Impellers)، ومكونات الآلات الثقيلة.
    مجالات التطبيق

    تُستخدم على نطاق واسع للتوازن الديناميكي لدوارات المحركات الكهربائية، مراوح النفخ، دوارات محركات تيربو البحرية، أعمدة الكرنك، مغازل ماكينات الغزل، والبكرات الطويلة في ماكينات صناعة الورق والطباعة. كما يمكن إجراء القياسات في مستوى واحد أو مستويين، وتدعم أيضاً استخدام مستويات تصحيح متعددة عند الحاجة.

    • موازنة دوارات المحركاتموازنة دوارات المحركات
    • موازنة مراوح (دفاعات) المرواحموازنة مراوح (دفاعات) المرواح
    طلب عرض سعر
    المواصفات
    وزن قطعة العمل المراد توزينها 200-5000kg
    أكبر قطر لقطعة العمل Ø1000mm
    قطر محور العمل للقطعة (قطر العمود الدوار) Ø40-Ø300mm
    المسافة بين نقطتي دعم المحمل 180-2200mm
    أدنى قيمة للخلل المتبقي الممكن تحقيقها (eMar) 1g.mm/kg
    سرعة الموازنة (تحكم تدريجي بالسرعة) 300-2500 دورة/ دقيقة
    نسبة فعالية تقليل الخلل (URR) ≥90%
    الميزات
    • يمكن إدخال بيانات مستوى التصحيح قبل بدء التشغيل، ليتم عرض النتائج مباشرة عند دوران الدوار.
    • يتم عرض حجم الخلل وزاويته بوضوح أثناء الاختبار لتسهيل تفسير النتائج.
    • مزودة بنظام قياس التوازن الديناميكي ZL-220، المتوفر بخيار العرض الرقمي أو شاشة حاسوب، لتوفير مرونة ودقة عالية في القياس.
    ماكينات موازنة ديناميكية ذات صلة
    عرض المزيد من المنتجات
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    تعتمد وتيرة المعايرة على كثافة الاستخدام وظروف التشغيل. وفي معظم الحالات، يُنصح بإجراء معايرة سنوية لماكينات الاتزان. أما في البيئات القاسية أو عند التشغيل تحت أحمال عمل مرتفعة، فيُفضل إجراء المعايرة بوتيرة أعلى لضمان أعلى مستويات الدقة والاعتمادية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
