ماكينة موازنة ديناميكية بنظام Hard-Bearing مع سير، YYQ-10/YYQ-16

YYQ-10/YYQ-16

ماكينة موازنة ديناميكية بنظام محامل ثابتة (مع نظام نقل الحركة بالسير)

Hard-Bearing Balancing Machine (Belt Drive)

ماكينة توازن أفقية قوية وعالية الدقة بمحرك سير، مصممة للتعامل مع الأجزاء حتى قطر 400 مم ووزن من 0.5 إلى 16 كجم، لتقديم أداء موثوق ودقة فائقة في عمليات التوازن

  • ماكينة توازن أفقية عالية التحمل بمحرك سير، مناسبة لمجموعة واسعة من الدوارات الصغيرة إلى المتوسطة
  • قادرة على التعامل مع أجزاء يصل قطرها إلى 400 مم ووزن يصل إلى 16 كجم
  • تصميم عالي الحساسية يحقق حدًا أدنى لدقة قياس الخلل يبلغ 0.5 غ·مم/كغ
  • تدعم أوضاع التوازن أحادي المستوى وثنائي المستوى
  • تحدد مواقع الخلل بسرعة وتوجه عملية التصحيح بدقة عالية
مجالات التطبيق

مثالية لتحقيق توازن عالي الدقة للمحركات الدقيقة ودوارات المحركات الصغيرة، بما في ذلك الشواحن التوربينية ودوارات أنظمة تكييف الهواء في السيارات، لضمان أداء مستقر وكفاءة تشغيلية عالية.

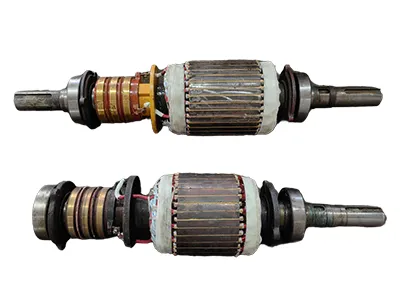

  • موازنة دوارات المحركاتموازنة دوارات المحركات
طلب عرض سعر
المواصفات
الطراز YYQ-10 YYQ-16
وزن قطعة العمل المراد توزينها 0.5-10kg 0.5-16kg
أكبر قطر لقطعة العمل 250mm 400mm
قطر محور العمل للقطعة (قطر العمود الدوار) 8-20mm 8-24mm
المسافة بين نقطتي دعم المحمل 40-500mm 40-500mm
سرعة الموازنة 800-4500 دورة/ دقيقة 1000-5000 دورة/ دقيقة
أدنى قيمة للخلل المتبقي الممكن تحقيقها (eMar) ≤0.5g.mm/kg ≤0.5g.mm/kg
نسبة فعالية تقليل الخلل (URR) ≥90% ≥90%
الميزات
  • تتميز بتصميم محرك السير والذي يحقق تشغيلاً مستقراً، حيث يمكن للمستخدم إدخال المعلمات المعروفة مسبقاً، مثل المسافة بين مستويات التصحيح ونصف قطر التصحيح، إلى وحدة القياس قبل بدء التشغيل. وبمجرد بدء دوران الدوّار، يعرض النظام بوضوح مقدار الخلل وطورِه (الزاوية الطورية).
  • مزودة بخيارات قياس متقدمة، تشمل نظام قياس التوازن الديناميكي ZL-220 (بنظام عرض رقمي) ونظام ZL-210 (بشاشة تعمل باللمس)، لضمان أداء موثوق وسهولة تشغيل عالية.
ماكينات موازنة ديناميكية ذات صلة
عرض المزيد من المنتجات
اتصل بنا
استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

تمر كل آلة اختبار التآكل بعملية معايرة وفحص دقيقة وفقاً لمعايير مثل ISO 9001، لضمان التحقق من دقة القياس وثباتها قبل شحن الجهاز إلى العملاء.

قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
