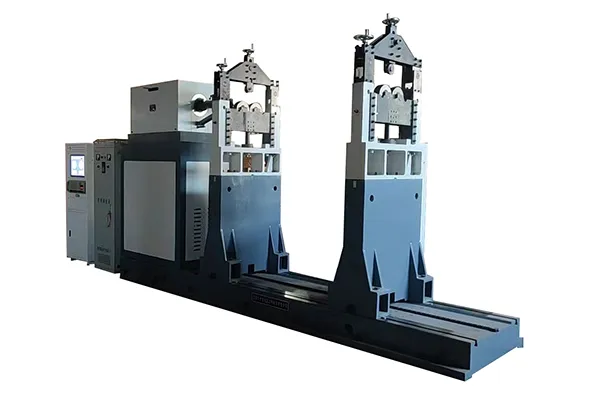

    ماكينة موازنة المروحة الدفاعة

    Fan Impeller Balancing Machine

    هذه آلة موازنة بمحمل صلب (ثابت) للتوازن الديناميكي للمراوح ومنافخ الهواء

    تعد آلة التوازن أو الموازنة من طراز YFW-30000 آلة توازن عالية التحمل مصممة لمصنعي المراوح على نطاق واسع. وبفضل عزم دورانها العالي جدًا وقدرتها على التعامل مع أقطار دوران كبيرة، فهي مثالية لتوازن مراوح كبيرة جدًا ودوارات ثقيلة الاستخدام. كما تتميز بمرونة كبيرة في التكوين، حيث يمكن تخصيصها باستخدام طرق تحكم في السرعة مختلفة وأنظمة قياس وميزات أخرى لتلبية متطلبات التطبيقات الصناعية المحددة، وذلك وفقاً لسعة الإنتاج وظروف العملية ومتطلبات المشغل.

    طلب عرض سعر
    المواصفات
    وزن قطعة العمل 2000-30000kg
    الحمولة الزائدة المؤقتة على كل محور دعم 16000kg
    أكبر قطر لقطعة العمل 4500mm
    قطر محور قطعة العمل 80-400mm
    المسافة بين دعائم المحمل 6500mm
    سرعة الموازنة 180-1400 دورة/ دقيقة
    أدنى عدم اتزان متبقٍ ممكن تحقيقه (eMar) ≤2g.mm/kg
    نسبة تقليل عدم الاتزان (URR) ≥90%
    الميزات
    • متوافق مع كل من نظام القياس الكهربائي المدمج ZL-220 ونظام التحكم الصناعي المتقدم ZL-2، لتلبية احتياجات المستخدمين المختلفة.
    • نظام ZL-220: حل مدمج قائم على المعالج الدقيق، يتمتع بحضور قوي في السوق واعتراف واسع من قبل المستخدمين.
    • نظام ZL-2: تم تطويره باستخدام تقنية NI LabVIEW، ويوفر واجهة بديهية وسهلة الاستخدام، ويمكن تكييفه مع مستويات تشغيل وبيئات مختلفة، مع قدرات واسعة للتوسع والتخصيص حسب متطلبات المستخدم.
    • تصميم متين يضمن أداءً مستقراً، وقياسات دقيقة، وتوازناً آمناً لدوارات المراوح الكبيرة جداً.
    ماكينات موازنة ديناميكية ذات صلة
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
