ماكينة موازنة المروحة الدفاعة
  • ماكينة موازنة المروحة الدفاعة
  • ماكينة موازنة المروحة الدفاعة
  • ماكينة موازنة المروحة الدفاعة

    • YFW-5000/YFW-6000

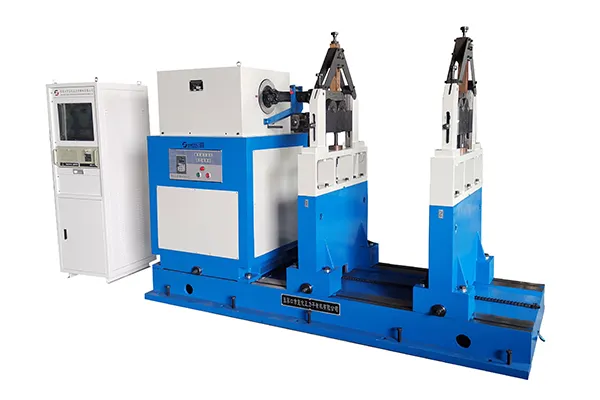

    ماكينة موازنة المروحة الدفاعة

    Fan Impeller Balancing Machine

    ماكينة موازنة ذات دعامة صلبة للموازنة الديناميكية للمراوح ومنافيخ الهواء

    تُعد ماكينتا طراز YFW-5000 وطراز YFW-6000بأنها ماكينات موازنة ذات محامل صلبة مصممة لمصنعي المراوح المتوسطة وكبيرة الحجم، حيث تتميز هذه الماكينات بقدرة على التعامل مع دوارات كبيرة القطر (حتى 2500 مم و3000 مم على التوالي) وعزم دوران مرتفع، مما يجعلها مثالية لموازنة دوارات المراوح الثقيلة. كما يسمح التكوين المرن للمستخدمين اختيار قاعدة الماكينة المدمجة أو القاعدة المنفصلة/المعيارية، وفقاً لقدرة الإنتاج ومتطلبات العملية، مما يضمن التكيف مع بيئات التصنيع المختلفة.

    طلب عرض سعر
    المواصفات
    الطراز YFW-5000 YFW-6000
    وزن قطعة العمل 200-5000kg 500-6000kg
    أكبر قطر لقطعة العمل 3000mm 3000mm
    قطر محور قطعة العمل 60-300mm 60-300mm
    المسافة بين دعائم المحمل 400-2500mm 400-3500mm
    سرعة الموازنة (تحكم تدريجي بالسرعة بدون درجات) 180-1400 دورة/ دقيقة 180-1400 دورة/ دقيقة
    أدنى عدم اتزان متبقٍ ممكن تحقيقه (eMar) ≥90% ≥90%
    نسبة تقليل عدم الاتزان (URR) 1.gmm/kg 1.g.mm/kg
    الميزات
    • قدرة تحميل عالية وملائمة للدوارات ذات القطر الكبير
    • سرعة توازن منخفضة مع تنظيم سرعة بدون خطوات لضمان اختبار آمن ودقيق
    • الهيكل القاعدي القابل للتقسيم اختيارياً يخفض مركز ثقل الدوار، مما يعزز بشكل كبير استقرار الآلة وسلامتها
    • مزود بأنظمة قياس كهربائية متقدمة: وحدة ZL-220 المدمجة ونظام التحكم الصناعي ZL-2، وكلاهما مطوَّران داخلياً بتقنية ملكية خاصة
    • يُحقق استقراراً محسّناً وأداء أسرع مقارنة بالنماذج السابقة، مع قياسات دقيقة، وتفاعل قوي بين الإنسان والآلة، ووظائف متقدمة
    • إطار دعم قوي على شكل H بهيكل خفيف الوزن وموثوق، يوفر تخميد منخفض، وصلابة عالية، واستجابة دقيقة للاهتزاز
    ماكينات موازنة ديناميكية ذات صلة
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
