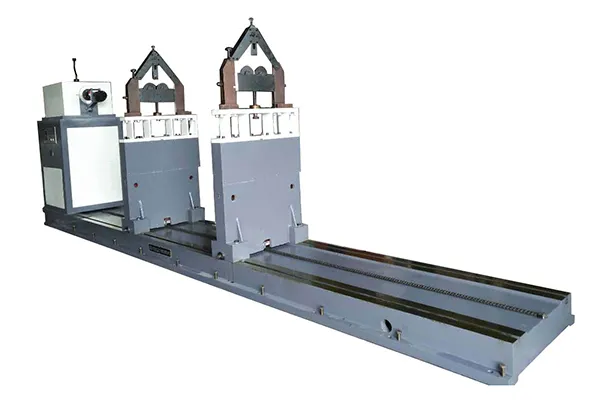

    ماكينة موازنة المروحة الدفاعة

    Fan Impeller Balancing Machine

    ماكينة توازن ذات محمل صلب لتحقيق توازن ديناميكي للمراوح والمضخات الهوائية (منافيخ الهواء)

    إن ماكينة التوازن من طراز YFW-10000 هي آلة توازن ذات محمل صلب مصممة لمصنعي المراوح على نطاق واسع، حيث تتميز بهيكل قاعدة قابلة للتقسيم، مما يمنحها مرونة وتكيفاً استثنائيين. بالإضافة إلى عزم الدوران العالي وقدرتها على التعامل مع دوارات كبيرة القطر، يمكن تخصيص آلة توازن دوارات المراوح وفقًا لمتطلبات الإنتاج الخاصة بالمستخدم، وظروف العملية، وتفضيلات التشغيل، بما في ذلك خيارات طرق التحكم في السرعة وأنظمة القياس.

    طلب عرض سعر
    المواصفات
    وزن قطعة العمل 300-10000kg
    الحمولة الزائدة المؤقتة على كل محور دعم 6000kg
    أكبر قطر لقطعة العمل 3500mm
    قطر محور قطعة العمل 60-320mm
    المسافة بين دعائم المحمل 5200mm (أو حسب الطلب)
    سرعة الموازنة (تحكم تدريجي بالسرعة بدون درجات) 180-1400 دورة/ دقيقة
    أدنى عدم اتزان متبقٍ ممكن تحقيقه (eMar) ≤2g.mm/kg
    نسبة تقليل عدم الاتزان (URR) ≥90%
    الميزات
    • إمكانية التهيئة لكل من نظام ZL-220 المدمج ونظام التحكم الصناعي ZL-2، لتلبية احتياجات المستخدم المتنوعة
    • نظام ZL-220: حل مدمج واسع الانتشار يتميز بوجود قوي في السوق وموثوقية مثبتة
    • نظام ZL-2: مبني على تقنية NI LabVIEW، ويوفر برنامجاً بديهياً وسهل الاستخدام، وقابلاً للتكيف مع مستويات تشغيل مختلفة وبيئات اختبار متنوعة. يمكن توسيع وظائفه وتخصيصها بشكل كبير لتلبية المتطلبات الخاصة
    • تصميم قاعدة قابلة للتقسيم يمنح مرونة أكبر في التثبيت والتكوين، مما يُحقق توازناً مستقراً ودقيقاً للمراوح الكبيرة جداً
    ماكينات موازنة ديناميكية ذات صلة
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
