ماكينة موازنة المروحة الدفاعة
  • ماكينة موازنة المروحة الدفاعة
  • ماكينة موازنة المروحة الدفاعة

    • YFW-1000

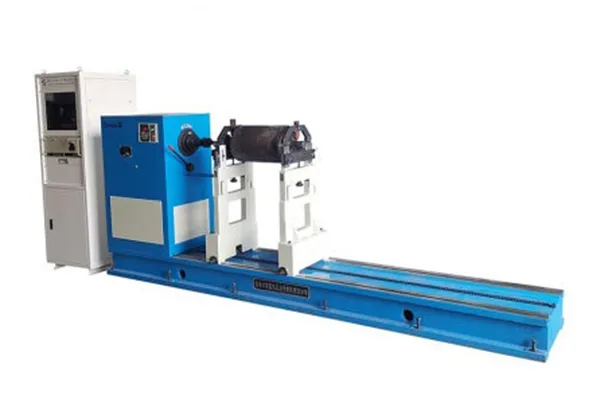

    ماكينة موازنة المروحة الدفاعة

    Fan Impeller Balancing Machine

    ماكينة موازنة ذات محامل صلبة ثابتة للموازنة الديناميكية للمراوح ومنافيخ الهواء

    تتميز ماكينة الموازنة طراز YFW-1000 ذات الدعامة صلبة بأنها مصممة لمصنعي المراوح متوسطة الحجم، وبفضل قدرتها على التعامل مع قطع عمل يصل قطرها الدوراني إلى 1600 مم، فهي مناسبة بشكل خاص للموازنة الديناميكية للمراوح والدفاعات. وبالإضافة إلى تطبيقات المراوح، يمكن استخدامها أيضاً لأجزاء دوارة عالية السرعة أخرى مثل دوارات الكسارات، ودوارات المحركات، وعمود الكرنك.

    طلب عرض سعر
    المواصفات
    وزن قطعة العمل 30-1000kg
    التحميل الطارئ المسموح به لكل دعامة 600kg
    أكبر قطر لقطعة العمل Ø1600mm
    قطر محور قطعة العمل 15-120mm
    المسافة بين دعائم المحمل 2000mm
    سرعة الموازنة (تحكم تدريجي بالسرعة بدون درجات) 180-1200 دورة/ دقيقة (أو حسب الطلب)
    أدنى عدم اتزان متبقٍ ممكن تحقيقه (eMar) 1g.mm/kg
    نسبة تقليل عدم الاتزان (URR) ≥90%
    الميزات
    • يمكن تزويدها إما بوحدة القياس المدمجة ZL-220 أو نظام الموازنة الصناعية المتقدم ZL-2.
    • يدمج نظام ZL-2 أحدث بطاقة جمع بيانات USB مع حاسوب أو حاسوب متكامل، مما يضمن استقراراً عالياً وقدرة قوية على مقاومة التداخل.
    • البرنامج المطور باستخدام تقنية الأدوات الافتراضية NI LabVIEW يوفر واجهة بديهية وسهلة الاستخدام، قابلة للتكيف مع مستويات تشغيل مختلفة وسيناريوهات اختبار متنوعة.
    • بنية البرنامج القابلة للتوسيع تتيح تخصيص النظام لتلبية متطلبات المستخدم الخاصة.
    • مزودة بمستشعر بصري متقدم لإدخال إشارة المرجع ومستشعر بيزوكهربائي مخفي لاكتشاف إشارة الاهتزاز، مما يضمن نتائج اختبار دقيقة وموثوقة.
    ماكينات موازنة ديناميكية ذات صلة
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
