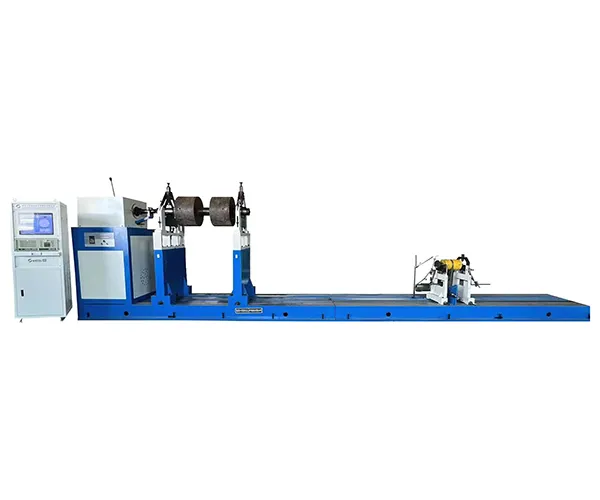

ماكينة موازنة ديناميكية بنظام محامل ثابتة، YYWQ-10000

YYWQ-10000

ماكينة موازنة بنظام محامل ثابتة (نظام وصلة عمود كردان + سير ناقل)

Hard-Bearing Balancing Machine (Universal Joint+Belt Drive)

ماكينة موازنة ديناميكية ذات محامل صلبة (مزودة بوصلة عالمية/ مفصل كاردان وسير ناقل) للأجزاء بقطر يصل حتى 3000 مم ووزن يتراوح بين 5 و10000 كجم

  • ماكينة موازنة ديناميكية أفقية ذات محمل صلب ونظام دفع مزدوج، مزودة بخيارات الدفع عبر الوصلات الشاملة أو السير، لتوفير أقصى درجات المرونة والدقة.
  • قادرة على التعامل مع الدوارات من 50 إلى 10000 كجم، وبأقطار تصل حتى 3000 مم، لتلبية مختلف احتياجات الصناعة الثقيلة والخفيفة.
  • تمتلك أقصى امتداد دعم يصل إلى 6500 مم، مع إمكانية التخصيص حسب متطلبات العميل لضمان الأداء الأمثل.
  • مزودة بمحرك ذو تردد متغير للتحكم السلس في السرعة بدون خطوات، مما يمنح دقة تشغيل فائقة وتحكماً كاملاً في الأداء.
  • تتضمن نظام قياس رقمي متقدم مع معالجة بواسطة وحدة معالجة دقيقة، بالإضافة إلى واجهة عرض حاسوبية لتسهيل التشغيل وتحليل البيانات بكفاءة عالية.
طلب عرض سعر
مجالات التطبيق

مثالية للتعامل مع مجموعة واسعة من المكونات، يمكن استخدام هذا الطراز لموازنة دوارات المحركات، البكرات أو الكهربائية، مراوح ومضخات الطرد المركزي، دوارات أجهزة الفصل والضواغط الزيتية، بالإضافة إلى الأسطوانات، دوارات ماكينات الورق، وآلات التكسير والطحن.

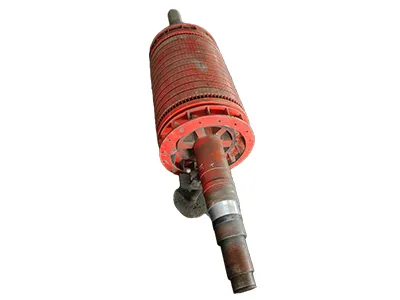

  • موازنة دوارات المحركاتموازنة دوارات المحركات

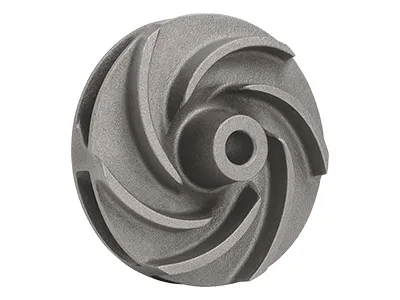

  • موازنة مرواح المضخاتموازنة مرواح المضخات
المواصفات
وزن قطعة العمل المراد موازنتها آلية نقل الحركة بالحزام (بالسير) 5-500kg
نظام نقل الحركة بواسطة وصلة عالمية (مفصل كاردان) 500-10000kg
أكبر قطر لقطعة العمل آلية نقل الحركة بالحزام (بالسير) 800mm
نظام نقل الحركة بواسطة وصلة عالمية (مفصل كاردان) 3000mm
قطر مناطق الارتكاز لقطعة العمل (قطر محور العمل للقطعة) آلية نقل الحركة بالحزام (بالسير) Ø10-90mm
نظام نقل الحركة بواسطة وصلة عالمية (مفصل كاردان) Ø40-300mm
المسافة بين نقاط ارتكاز المحملين 80-300mm
سرعة الموازنة آلية نقل الحركة بالحزام (بالسير) 300-2000 دورة/ دقيقة
نظام نقل الحركة بواسطة وصلة عالمية (مفصل كاردان) 180-1500 دورة/ دقيقة
أدنى قيمة للخلل المتبقي الممكن تحقيقها (eMar) آلية نقل الحركة بالحزام (بالسير) ≤0.5g.mm/kg
نظام نقل الحركة بواسطة وصلة عالمية (مفصل كاردان) ≤1.0g.mm/kg
نسبة فعالية تقليل الخلل (URR) ≥95%
ماكينات موازنة ديناميكية ذات صلة
عرض المزيد من المنتجات
اتصل بنا
استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

يمكن لآلات اختبار التآكل التعامل مع أنواع مختلفة من المواد، بما في ذلك المعادن، البلاستيك، المطاط، الطلاءات، السيراميك، والمواد المركبة. وبفضل تعدد استخداماتها، تُستخدم هذه الأجهزة على نطاق واسع في صناعات السيارات، الطيران، الإلكترونيات، الآلات العامة، ومواد البناء.

تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

تعتمد وتيرة المعايرة على كثافة الاستخدام وظروف التشغيل. وفي معظم الحالات، يُنصح بإجراء معايرة سنوية لماكينات الاتزان. أما في البيئات القاسية أو عند التشغيل تحت أحمال عمل مرتفعة، فيُفضل إجراء المعايرة بوتيرة أعلى لضمان أعلى مستويات الدقة والاعتمادية.

عند شراء العميل أيًا من آلات الموازنة أو اختبار التآكل، يحصل على مجموعة شاملة من الخدمات التي تشمل توريد قطع الغيار، تدريب المشغلين، الإرشاد في الموقع، الإصلاح السريع، وخيارات الترقية. وتهدف هذه الخدمات إلى تقليل فترة التوقف عن العمل والحفاظ على تشغيل المعدات بكفاءة طوال العام.
