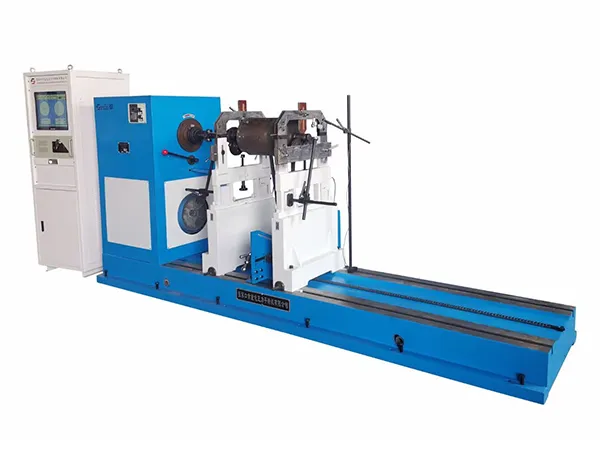

ماكينة موازنة ديناميكية بنظام محامل ثابتة، YYWQ-1000/YYWQ-2000
  • ماكينة موازنة ديناميكية بنظام محامل ثابتة، YYWQ-1000/YYWQ-2000
  • ماكينة موازنة ديناميكية بنظام محامل ثابتة، YYWQ-1000/YYWQ-2000

    • YYWQ-1000/YYWQ-2000

    ماكينة موازنة بنظام محامل ثابتة (نظام وصلة عمود كردان + سير ناقل)

    Hard-Bearing Balancing Machine (Universal Joint+Belt Drive)

    هذه ماكينة موازنة ذات محمل صلب (مع مفصل عالمي ونظام نقل بالسير) للقِطَع بقطر يصل حتى 1800 مم ووزن من 20 إلى 2000 كجم

    • ماكينة موازنة أفقية ذات محمل صلب بتصميم دفع مزدوج يجمع بين الوصلة العالمية ونظام النقل بالسير.
    • قادرة على التعامل مع دوارات كبيرة بقطر يصل حتى 1800 مم ووزن يصل إلى 2000 كجم.
    • مستخدمة في صناعات متعددة مثل المحركات، والمراوح، وآلات الطباعة، ومعدات النفط، وإنتاج الورق.
    • مناسبة للاستخدام في ورش التصنيع والصيانة، وكذلك لمهام الفحص الثانوي.
    مجالات التطبيق

    تُستخدم على نطاق واسع لموازنة الدوارات ديناميكياً، بما في ذلك: دوارات المراوح، ودوارات الآلات الزراعية، ودوارات المحركات، والبكرات، والأسطوانات، وعمود المرفق/ عمود الكرنك، ومكونات أجهزة الطرد المركزي، مع ضمان أداء مستقر وتصحيح موثوق عبر تطبيقات متنوعة.

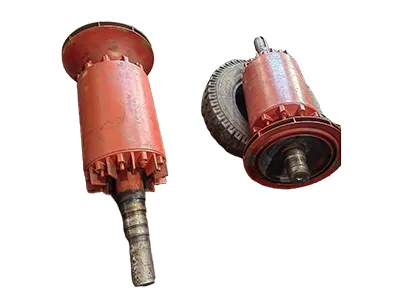

    • موازنة دوارات المحركاتموازنة دوارات المحركات

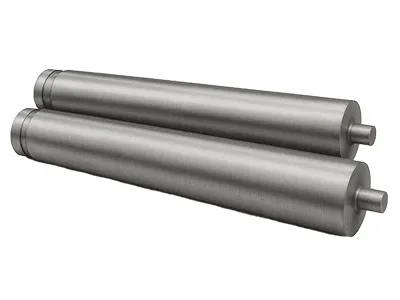

    • موازنة دوار المحركموازنة دوار المحرك

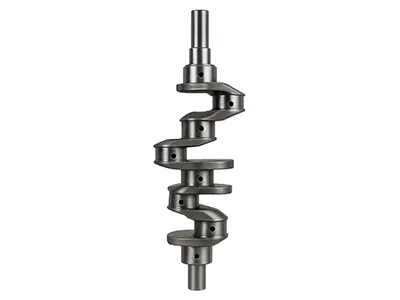

    • موازنة عمود الكرنكموازنة عمود الكرنك
    طلب عرض سعر
    المواصفات
    الطراز YYWQ-1000 YYWQ-2000
    وزن قطعة العمل المراد موازنتها آلية نقل الحركة بالحزام (بالسير) 20-500kg 30-800kg
    نظام نقل الحركة بواسطة وصلة عالمية 60-1000kg 100-2000kg
    أكبر قطر لقطعة العمل Ø1600mm Ø1800mm
    قطر مناطق الارتكاز لقطعة العمل (قطر محور العمل للقطعة) عربة ببكرة قياسية Ø15-120mm Ø15-120mm
    عربة ببكرة اختيارية Ø120-240mm Ø120-240mm
    المسافة بين نقاط ارتكاز المحملين 2000mm 3000mm
    سرعة الموازنة آلية نقل الحركة بالحزام (بالسير) 300-3000 دورة/ دقيقة 300-3000 دورة/ دقيقة
    نظام نقل الحركة بواسطة وصلة عالمية 220-1000 دورة/ دقيقة 220-900 دورة/ دقيقة
    أدنى قيمة للخلل المتبقي الممكن تحقيقها (eMar) آلية نقل الحركة بالحزام (بالسير) 0.5g.mm/kg 0.5g.mm/kg
    نظام نقل الحركة بواسطة وصلة عالمية 1g.mm/kg 1g.mm/kg
    نسبة فعالية تقليل الخلل (URR) ≥90% ≥90%
    قدرة المحرك آلية نقل الحركة بالحزام (بالسير) 2.2kW 3.0kW
    نظام نقل الحركة بواسطة وصلة عالمية 7.5kW 7.5kW
    الميزات
    • بالنسبة لقطع العمل الصغيرة، يمكن استخدام نظام الحركة بالسير لتحقيق دقة موازنة أعلى. أما الدوارات الأكبر حجماً، فيوفر نظام الحركة بوصلة عالمية عزم دوران أقوى وتشغيلًا أكثر أماناً.
    • على الرغم من أن ماكينة الموازنة تعمل بطريقتي قيادة مختلفتين، إلا أنها تحتاج إلى نظام قياس واحد فقط، مما يقلل التكلفة ويُسهّل التشغيل اليومي.
    • تجمع الماكينة بين وظائف ماكينات الموازنة الأفقية طراز YYW و طراز YYQ في وحدة واحدة، مما يمنح المستخدمين مرونة أكبر في الاستخدام والتطبيق.
    نماذج من قطع العمل التي يتم موازنتها ديناميكياً بواسطة ماكيناتنا
    • دوارات قياسيةدوارات قياسية

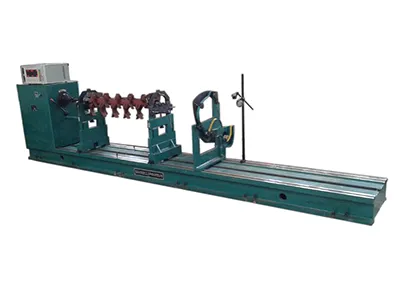

    • دوارات (أعمدة) الشفرات الخاصة بماكينات إعادة المخلفات الزراعيةدوارات (أعمدة) الشفرات الخاصة بماكينات إعادة المخلفات الزراعية
    • دوارات المحركاتدوارات المحركات
    ماكينات موازنة ديناميكية ذات صلة
    عرض المزيد من المنتجات
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    عند شراء العميل أيًا من آلات الموازنة أو اختبار التآكل، يحصل على مجموعة شاملة من الخدمات التي تشمل توريد قطع الغيار، تدريب المشغلين، الإرشاد في الموقع، الإصلاح السريع، وخيارات الترقية. وتهدف هذه الخدمات إلى تقليل فترة التوقف عن العمل والحفاظ على تشغيل المعدات بكفاءة طوال العام.

    تمر كل آلة اختبار التآكل بعملية معايرة وفحص دقيقة وفقاً لمعايير مثل ISO 9001، لضمان التحقق من دقة القياس وثباتها قبل شحن الجهاز إلى العملاء.
