ماكينة موازنة أفقية أوتوماتيكية بمحامل صلبة
  • ماكينة موازنة أفقية أوتوماتيكية بمحامل صلبة
  • ماكينة موازنة أفقية أوتوماتيكية بمحامل صلبة

    • ZL-210

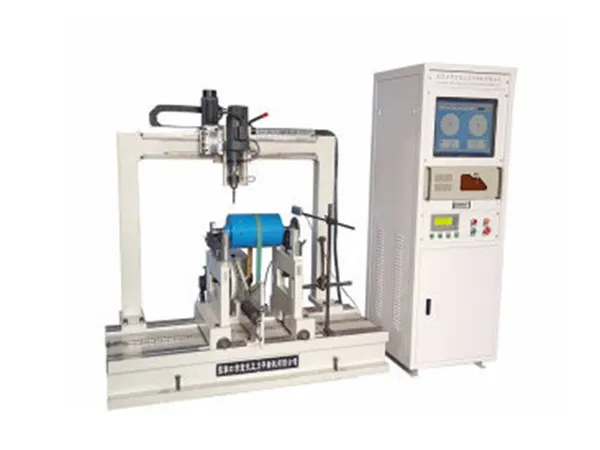

    ماكينة موازنة أفقية أوتوماتيكية بمحامل صلبة

    Automatic Horizontal Balancing Machine

    ماكينة موازنة بمحامل صلبة ثابتة مصممة خصيصاً لقياس وتصحيح عدم الاتزان في الأعمدة، الدورات، والمكونات الطويلة المستخدمة في المحركات، المضخات، المراوح، والتطبيقات الصناعية

    تجمع بين دقة كشف عالية جداً تصل إلى أقل من 1 جرام وعمليات أوتوماتيكية بالكامل، حيث تقوم بإجراء القياس والحفر لتصحيح عدم الاتزان دون أي تدخل يدوي، مما يعزز الإنتاجية ويخفض تكاليف التشغيل.

    مجالات التطبيق

    تستخدم على نطاق واسع مع الأعمدة والمكونات الطويلة، وهي مناسبة لقياس وتصحيح عدم الاتزان في:

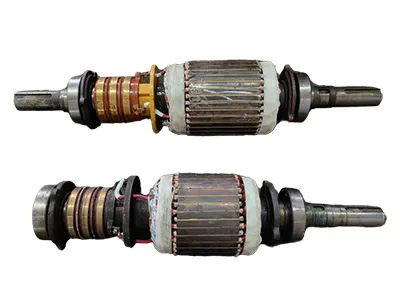

    • موازنة دوارات المحركات الكهربائيةموازنة دوارات المحركات الكهربائية

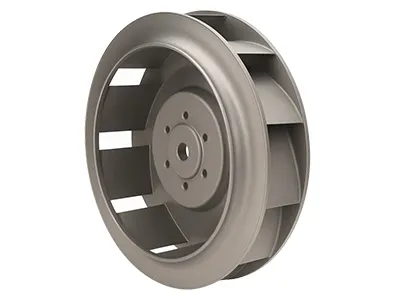

    • موازنة الدفاّعات/ المراوحموازنة الدفاّعات/ المراوح

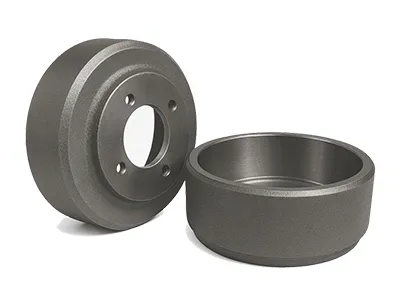

    • موازنة أسطوانات الفرامل/ درم بريكموازنة أسطوانات الفرامل/ درم بريك

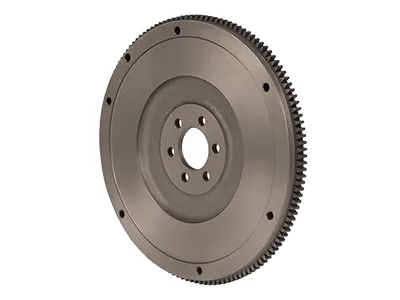

    • موازنة الحذافات/ عجلات الموازنة/ دواليب الموازنةموازنة الحذافات/ عجلات الموازنة/ دواليب الموازنة
    طلب عرض سعر
    المواصفات
    وزن قطعة العمل 5-160kg
    أكبر قطر لقطعة العمل Ø1000
    القطر الأقصى عند محور الدفع/ نقطة التثبيت Ø300mm
    قطر العمود الدوار لقطعة العمل Ø10-Ø180mm
    المسافة بين نقطتي دعم المحامل 80-1000mm
    سرعة الموازنة 300 إلى 5000 دورة/ دقيقة
    نظام نقل الحركة نقل بالسير (اختياري)
    عدد المستويات يتيح اختيار موازنة أحادية أو ثنائية المستوى وتصحيح عدم الاتزان عن طريق إضافة أوزان أو إزالة مادة لضمان دقة عالية وأداء مستقر.
    نظام القياس الإلكتروني / كابينة التحكم يقدّم هذا النظام تحليل دقيق وحساب تلقائي للوزن المطلوب لتصحيح عدم الاتزان وموقعه بدقة على المستويين الأيسر والأيمن للدوار، بالاعتماد على معطيات رئيسية تشمل: قطر الدوار، كتلة قطعة العمل، سرعة التشغيل الفعلية، ومستوى الدقة المطلوب للموازنة، فإنهذا النظام يساعد المشغل من تنفيذ الموازنة الديناميكية بدقة فائقة وسرعة عالية، مع واجهة شاشة لمس تفاعلية وكابينة تحكم مستقلة لضمان سلامة التشغيل، تقليل الأخطاء البشرية، وتحقيق أداء مستقر وطويل الأمد للمكونات الدوارة.
    أدنى عدم اتزان متبقي قابل للتحقيق (eMar) ≤0.5
    نسبة تقليل عدم الاتزان (URR) 95%
    الميزات
    • محرك الدفع: يعتمد المحرك على سير مسطح موضوع في مركز الدوار لضمان دوران سلس ومستقر أثناء الاختبار.
    • وحدة الحفر المتكاملة: تتحرك وحدة الحفر المدمجة والمتحكم بها بواسطة نظام PLC عبر نطاق 800 مم على الذراع، باستخدام رأس حفر بقطر 20 مم لإجراء تصحيح عدم الاتزان مباشرة فوق قطعة العمل.
    • إيقاف تلقائي عند نقطة التصحيح: عند اكتمال القياس، يتوقف الحفر تلقائي عند نقطة التصحيح المحددة، مع إزالة المادة على كلا مستويي الموازنة بدقة عالية.
    • حساب عمق الحفر الذكي: يتم حساب عمق الحفر تلقائياً بعد اختيار قطر رأس الحفر وكثافة المادة، مما يعزز دقة التصحيح ويقلل الأخطاء البشرية.
    • طابعة مدمجة: مزودة بطابعة لتوليد تقارير A4 شاملة لنتائج الاختبارات لتوثيق العملية وتحليل الأداء.
    • نظام شفط صناعي: يحتوي على نظام شفط الغبار والنشارة الناتجة عن الحفر، للحفاظ على بيئة عمل نظيفة وآمنة.
    ماكينات موازنة ديناميكية ذات صلة
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
