ماكينة موازنة ديناميكية أوتوماتيكية رأسية بمحامل صلبة
  • ماكينة موازنة ديناميكية أوتوماتيكية رأسية بمحامل صلبة
  • ماكينة موازنة ديناميكية أوتوماتيكية رأسية بمحامل صلبة
  • ماكينة موازنة ديناميكية أوتوماتيكية رأسية بمحامل صلبة

    • YLDZD-40

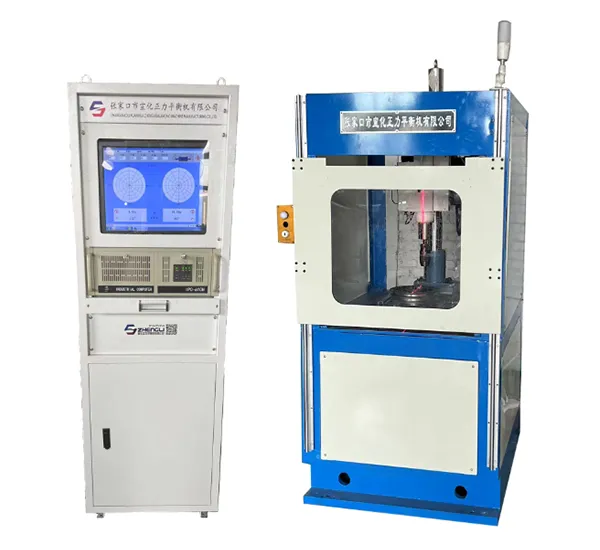

    ماكينة موازنة ديناميكية أوتوماتيكية رأسية بمحامل صلبة (آلة توازن عمودية أوتوماتيكية)

    Automatic Vertical Balancing Machine

    ماكينة موازنة ذات محامل ثابتة عالية الأداء، مصممة لمعالجة القطع بقطر يصل إلى 360 مم ووزن يصل إلى 20 كجم، لضمان توازن مثالي مع تعزيز الكفاءة وإطالة عمر المكونات

    ماكينات الموازنة العمودية الأوتوماتيكية هي أنظمة موازنة ذات محامل صلبة مصممة خصيصاً للمكونات القرصية الشكل، حيث تُستخدم بشكل واسع لمعالجة أجزاء مثل الدوارات (Rotors)، وأقراص الفرامل، ودواليب الموازنة، والبكرات أو الاسطوانات. ومن خلال إزالة المادة الزائدة، تصحح هذه الماكينات عدم التوازن (الاختلال بالوزن) بدقة مذهلة تصل إلى قيم متبقية منخفضة تصل إلى 1 ملغ فقط. كما تتميز هذه الماكينات بسهولة التشغيل، حيث يمكن لشخص واحد إدارة عدة وحدات في الوقت نفسه بمجرد أوامر بسيطة للتشغيل والإيقاف.

    مجالات التطبيق

    مناسبة لقياس وتصحيح حالات عدم الاتزان في الأجزاء ذات الشكل القرصي، مثل أقراص الفرامل، والبكرات، واسطوانات الفرامل، والقوابض، ودواليب الموازنة، إضافةً إلى المكوّنات المشابهة، مع ضمان دقة عالية وأداء موثوق يلبي متطلبات خطوط الإنتاج والصيانة الصناعية.

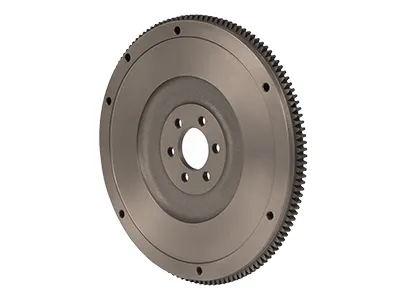

    • موازنة ديسك الفراملموازنة ديسك الفرامل

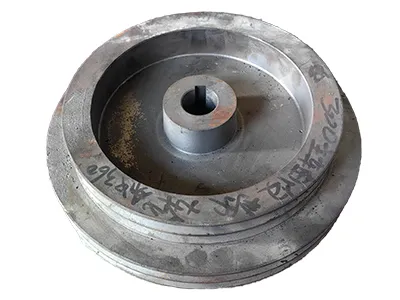

    • موازنة البكراتموازنة البكرات

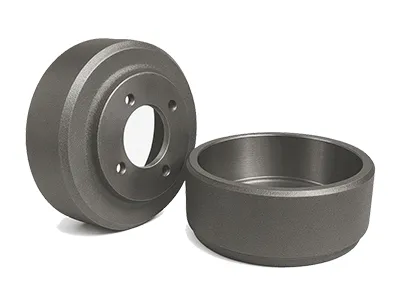

    • موازنة أسطوانات الفرامل (هوب درم/ طنابير الفرامل / درم بريك)موازنة أسطوانات الفرامل (هوب درم/ طنابير الفرامل / درم بريك)
    طلب عرض سعر
    المواصفات
    الموديل YLDZD-40
    وزن قطعة العمل 20kg
    أكبر قطر لقطعة العمل 36cm
    أدنى عدم اتزان متبقي قابل للتحقيق (eMar) 1mg
    نسبة تقليل عدم الاتزان (URR) ≥90%
    طريقة تعويض عدم الاتزان الحفر
    نوع ماكينة الموازنة ماكينة الموازنة ذات المحامل الصلبة
    سرعة الموازنة 300 إلى 800 دورة/ دقيقة
    مصدر الطاقة TN-S (50Hz)
    ضغط الهواء 0.4 إلى 0.6 ميجاباسكال
    استهلاك الهواء 6 لتر/ دقيقة
    أقصى سماكة لقطعة العمل 350 مم
    نظام الحماية فقدان الطور الكهربائي، التحميل الزائد، ضغط الهواء
    نظام تجميع الغبار إزالة الشوائب تلقائياً
    الميزات
    • مرونة في طرق تصحيح عدم الاتزان: يمكن تجهيز الماكينة بأساليب متعددة لتصحيح عدم الاتزان، مثل الحفر، الجلخ، أو الخراطة/ التفريز. التصميم مرن ويمكن تعديله بما يتناسب مع هيكل قطعة العمل ومستوى الدقة المطلوب، لتغطية كل شيء بدءاً من الموازنة الأولية وصولاً إلى التصحيح عالي الدقة.
    • تصميم بمحطة واحدة: يتيح إجراء القياس، التصحيح، وإعادة الفحص في خطوة واحدة، مما يعزز الكفاءة التشغيلية ويضمن نتائج دقيقة وموثوقة دون الحاجة لنقل قطعة العمل بين محطات متعددة.
    • كفاءة عالية عند إزالة المادة في محطة مخصصة: عند تنفيذ إزالة المادة في محطة منفصلة، ترتفع كفاءة الموازنة الإجمالية بشكل كبير، لتصل إلى زيادة تصل إلى 70 بالمائة مقارنة بالعمليات اليدوية، مع تحسين الدقة وتقليل الوقت اللازم للتشغيل.
    ماكينات موازنة ديناميكية ذات صلة
    اتصل بنا
    استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

    ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

    تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

    تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

    يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

    • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
    • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
    • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

    قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
