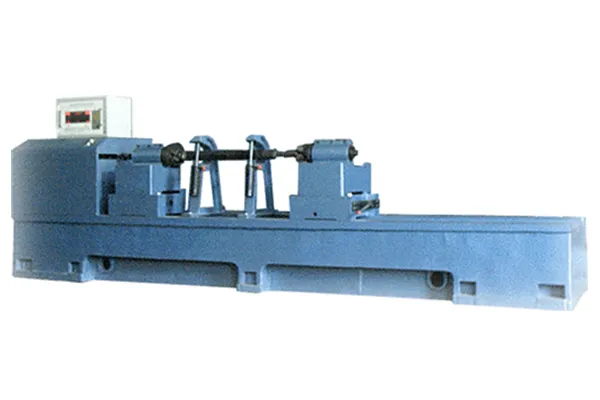

ماكينة موازنة عمود الكردان (عمود الدوران)

RDB-200B/RDB-100B

ماكينة موازنة عمود الكردان (عمود الدوران)

Drive Shaft Balancing Machine

ماكينة موازنة ذات حامل مرن للموازنة الديناميكية لأعمدة الإدارة (أعمدة الدوران)

تتميز بأنها ماكينة موازنة ذات حامل مرنة، مصممة للموازنة الديناميكية لأعمدة الإدارة المستقلة المستخدمة في سيارات الركاب، والشاحنات الخفيفة، والشاحنات الثقيلة، ومركبات التعدين. وبفضل هيكل الحامل المرن، توفّر الماكينة قياسات عالية الدقة وكفاءة تشغيل مرتفعة، مما يجعلها خياراً مثالياً لمرافق الإنتاج واسعة النطاق لأعمدة الإدارة.

طلب عرض سعر
المواصفات
الموديل RDB-200B RDB-100B
وزن قطعة العمل المراد توزينها < 200kg (مع أدوات التثبيت) 2-100kg
أكبر قطر لقطعة العمل المراد توزينها Ø130mm Ø110mm
أكبر طول لقطعة العمل المراد توزينها 2350mm (أو حسب ما اُتفق عليه) 2100mm (أو حسب ما اُتفق عليه)
أقل قياس 5g·cm 5g·cm
سرعة الموازنة ≤2000 دورة/ دقيقة 1600/2400/3200/4800 دورة/ دقيقة
أقصى عدم اتزان ابتدائي لقطعة العمل < 1500g.cm < 1500g.cm
نسبة تقليل عدم الاتزان (URR) ≥90% ≥90%
الميزات
  • مزودة بأنظمة قياس متقدمة تشمل نظام ZL-220 المدمج ونظام الحاسوب ZL-2
  • قبل التشغيل، يتم إدخال المعلمات مثل أبعاد سطح التصحيح ونصف قطر التصحيح في وحدة القياس.
  • عند بدء دوران الدوار، يعرض النظام تلقائياً مقدار وطور عدم الاتزان، مما يضمن موازنة دقيقة وفعالة.
ماكينات موازنة ديناميكية ذات صلة
اتصل بنا
استكشف معدات الموازنة المخصصة لتلائم متطلبات صناعتك

ماكينات الاتزان هي أجهزة متخصصة تُستخدم للكشف عن عدم الاتزان أو الخلل في الاتزان في الأجزاء الدوّارة مثل الدوارات أو المراوح. فعندما يدور المكوّن بشكل غير منتظم أو يُصدر اهتزازات زائدة، تقوم ماكينة الاتزان بتحديد مواضع الخلل بدقة، مما يتيح تصحيحها بكفاءة. وتكمن أهمية الاتزان في تأثيره المباشر على العمر التشغيلي للجزء الدوّار، وعلى مستوى أدائه واستقراره أثناء التشغيل.

تعتمد ماكينات الاتزان ذات المحامل المرنة على دعامات مرنة، ما يمنحها حساسية عالية لالتقاط الاهتزازات الدقيقة جداً، ويجعلها مثالية للأجزاء الصغيرة أو الخفيفة التي تتطلب دقة فائقة. أما ماكينات الاتزان ذات المحامل الصلبة، فتستخدم دعامات أكثر صلابة، الأمر الذي يجعلها الأنسب للأجزاء الأكبر والأثقل وزناً. ورغم أنها أقل حساسية للاهتزازات الصغيرة جداً، إلا أنها تتميز بسهولة الإعداد والقدرة على تقديم نتائج موثوقة عبر نطاق واسع من قطع العمل.

تُستخدم ماكينات الاتزان لاختبار مجموعة واسعة من الأجزاء الدوّارة مثل: روتورات المحركات (دوارات المحركات)، الدفاعة (Impellers)، المراوح، الحدّافات فلاي ويل (Flywheels)، القوابض (كلتش)، التروس، البكرات، وأقراص الفرامل/ ديسك الفرامل. ومن خلال تصحيح عدم الاتزان، تسهم هذه الماكينات في تقليل الاهتزازات، وإطالة العمر التشغيلي للمكوّنات، وضمان استمرارية الإنتاج بسلاسة وكفاءة أعلى.

يمكن تجهيز ماكينات الاتزان بعدة أنظمة للتشغيل، منها:

  • الدفع بالحزام (السير): يُستخدم عادةً مع الدوارات الصغيرة التي تتطلب دقة عالية في القياس.
  • الدفع بواسطة الوصلة العالمية/ وصلة عمود الكردان (Universal Joint): يوفر عزم دوران أعلى ويُعد أكثر أمانًا للأجزاء الثقيلة.
  • الدفع الذاتي (Self-Drive): يُستخدم عندما يكون الجزء المراد اختباره قادراً على الدوران بقوته الذاتية.

قد تتأثر دقة الاتزان بعوامل بشرية مثل أسلوب التعامل مع الماكينة، أو أخطاء في تحديد العلامات ونقاط التصحيح. كما يمكن أن تلعب العوامل التقنية دورًا مهمًا، مثل تلف الحساسات، أو ارتخاء التوصيلات، أو الأعطال الإلكترونية. ويساعد إجراء المعايرة الدورية والإعداد الصحيح للماكينة على الحفاظ على نتائج دقيقة ومتسقة.
